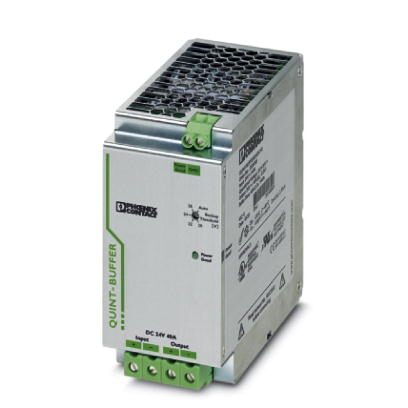

Буферный модуль QUINT с нетребующим обслуживания энергоаккумулятором на базе конденсаторов для установки на монтажную рейку, вход: 24 В DC, выход: 24 В DC / 40 A, со встроенной технологией SFB (Selective Fuse Breaking Technology), включая смонтированный универсальный адаптер для несущей рейки UTA 107
Описание изделия
Не требующий обслуживания буферный модуль QUINT BUFFER на базе конденсатора с технологией автоматического селективного отключения SFB (Selective Fuse Breaking) прекрасно справляется с кратковременными сбоями сетевого питания. Таким образом, системы могут нормально работать при подключении к нестабильным сетям электропитания, а при длительных отказах после соответствующего сохранения всех технологических данных возможно контролируемое отключение. В буферный модуль встроен накопитель энергии для снятия пиковых нагрузок и приведения в действие защитных устройств. Для контроля функций предусмотрен активный релейный выход и световой индикатор. С помощью встроенной диодной схемы возможно включение и отключение функции резервного питания потребителей. Такая возможность позволяет увеличить время автономной работы и защитить подключенные потребители от сбоев в сети питания.
Преимущества для Вас
- Более длительный резерв времени благодаря интегрированной функции развязки
- Надежность в эксплуатации за счет устойчивого питания при температуре от -25 °C до +80 °C
- Экономия места: электронное коммутационное устройство и накопитель энергии в одном корпусе
- Гибкость — возможность эксплуатации в автоматическом режиме, а также ручной настройки
Коммерческие данные
Код заказа | 2320393 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 235 (C-6-2015) |
GTIN | 4046356554114 |
Вес/шт. (без упаковки) | 1 100,000 GRM |
Размеры
Ширина | 64 мм |
---|---|
Высота | 130 мм |
Глубина | 125 мм |
Ширина при альтернативном монтаже | 122 мм |
Высота при альтернативном монтаже | 130 мм |
Глубина при альтернативном монтаже | 67 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
Климатический класс | 3K3 (согласно EN 60721) |
Степень загрязнения | 2 |
Высота установки | 2000 м |
Входные данные
Входное напряжение | 24 В DC |
---|---|
Диапазон входных напряжений | 18 В DC ... 30 В DC |
Потребляемый ток (макс.) | 45 A (Проводимый ток) |
Потребляемый ток (при холостом ходе) | 0,1 A (холостой ход) |
Потребляемый ток (в процессе загрузки) | 0,7 A (Процесс зарядки) |
Пороговое значение включения, фиксированное | |
Пороговое значение включения, изменяемое | (UIN - 1 В)/0,1 с |
Выходные данные (работа от сети 24 В DC)
Номин. напряжение на выходе | 24 В DC |
---|---|
Диапазон выходных напряжений (в зависимости от входного напряжения) | 18 В DC ... 30,5 В DC |
Номинальный ток на выходе (IN) | 40 A |
POWER BOOST (IBoost) | |
Selective Fuse Breaking (ISFB) |
Выходные данные (работа от аккумулятора 24 В DC)
Номин. напряжение на выходе | 24 В DC |
---|---|
Диапазон выходных напряжений (в зависимости от входного напряжения) | 19,2 В DC ... 27,6 В DC |
Номинальный ток на выходе (IN) | 40 A |
POWER BOOST (IBoost) | |
Selective Fuse Breaking (ISFB) |
Общие выходные данные
КПД | > 99 % (Питание от сети, при заряженном энергоаккумуляторе) |
---|
Общие сведения
Технология IQ | нет |
---|---|
Вес нетто | 1,1 кг |
Носитель информации | Электролитический конденсатор |
Степень защиты | III |
MTBF (IEC 61709, SN 29500) | > 902000 ч (40 °C) |
Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,5 мм |
Сечение жесткого проводника макс. | 16 мм |
Сечение гибкого проводника мин. | 0,5 мм |
Сечение гибкого проводника макс. | 16 мм |
Сечение проводника AWG, мин. | 8 |
Сечение проводника AWG, макс. | 6 |
Длина снятия изоляции | 10 мм |
Резьба винтов | M4 |
Характеристики клемм, выход
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,5 мм |
Сечение жесткого проводника макс. | 16 мм |
Сечение гибкого проводника мин. | 0,5 мм |
Сечение гибкого проводника макс. | 16 мм |
Сечение проводника AWG, мин. | 8 |
Сечение проводника AWG, макс. | 6 |
Длина снятия изоляции | 10 мм |
Резьба винтов | M4 |
Сигнализация
Наименование, выход | Сигнальный выход Power Good активен (High = буферный модуль заряжен) |
---|---|
Описание выходов | мощность в норме |
Выходное напряжение | + 24 В |
Ток длительной нагрузки | 20 мА |
Индикатор состояния | Светодиодный индикатор зеленого цвета "Мощность в норме" |
Указание по индикации состояния | Буферный модуль заряжен: светодиод горит |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 4 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 12 |
Мин. момент затяжки | 0,5 Нм |
Момент затяжки, макс. | 0,6 Нм |
Резьба винтов | M4 |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Помехоустойчивость | EN 61000-6-2:2005 |
Подключение согласно стандарту | CUL |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | 4 кВ (Уровень контроля 2) |
Стандарты / нормативные документы | EN 61000-4-3 |
Диапазон частот | 80 МГц ... 1 ГГц |
Напряженность проверочного поля | 10 В/м |
Диапазон частот | 1,4 ГГц ... 2 ГГц |
Напряженность проверочного поля | 3 В/м |
Стандарты / нормативные документы | EN 61000-4-4 |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-6-3 |
EN 61000-4-6 | |
Диапазон частот | 0,15 МГц ... 80 МГц |
Напряжение | 10 В (Уровень контроля 3) |
Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
Стандарт - безопасность трансформаторов | EN 61558-2-17 |
Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
Стандарт - безопасные малые напряжения | EN 60950-1 (БСНН) и EN 60204 (ЗСНН) |
Стандарт - безопасная изоляция | DIN VDE 0106-101 |
Сертификация UL | UL/C-UL одобренный UL 60950-1 |
UL зарегистрирован UL 508 | |
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
Вибрация (при эксплуатации) | |
15 Гц ... 150 Гц, 2,3г, 90 мин. |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27040702 |
---|---|
eCl@ss 4.1 | 27040702 |
eCl@ss 5.0 | 27242213 |
eCl@ss 5.1 | 34174000 |
eCl@ss 6.0 | 27049200 |
eCl@ss 7.0 | 27049201 |
eCl@ss 8.0 | 27049201 |
eCl@ss 9.0 | 27049201 |
ETIM
ETIM 3.0 | EC001039 |
---|---|
ETIM 4.0 | EC000599 |
ETIM 5.0 | EC000382 |
ETIM 7.0 | EC002850 |
UNSPSC
UNSPSC 6.01 | 30211510 |
---|---|
UNSPSC 7.0901 | 39121011 |
UNSPSC 11 | 39121011 |
UNSPSC 12.01 | 39121011 |
UNSPSC 13.2 | 39121011 |
