Источник постоянного напряжения, входное напряжение 9,6-30 В DC, напряжение на выходе 10 В, 7,5 В, 5 В, 2,5 В DC, с гальванической развязкой, настройка при помощи DIP-переключателей, винтовые разъемы, стандартная конфигурация
Описание изделия

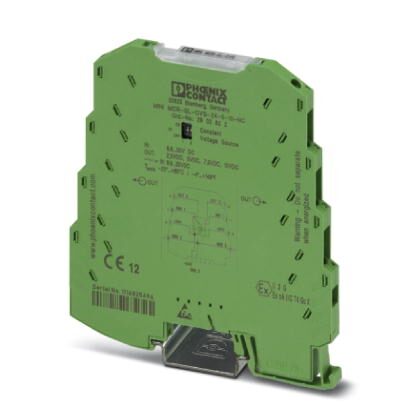

Конфигурируемый источник постоянного напряжения MINI MCR-SL-CVS-24-10-5 толщиной 6,2 мм применяется для высокоточной подачи постоянного напряжения.
Входное напряжение может находиться в диапазоне от 9,6 В до 30 В постоянного тока.
С помощью установленных на корпусе DIP-переключателей производится конфигурация выходных напряжений 10 В DC, 7,5 В DC, 5 В DC и 2,5 В DC.
Входное напряжение может прилагаться к соединительным клеммам модулей или комбинированно через соединитель на монтажной рейке.
Коммерческие данные
Код заказа | 2902822 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 114 (C-7-2015) |
GTIN | 4046356682428 |
Вес/шт. (без упаковки) | 82,880 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 93,1 мм |
Глубина | 102,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Входные данные
Входной сигнал напряжения | 9,6 В DC ... 30 В DC |
---|
Выходные данные
Конфигурируемый / программируемый | да, предварительно сконфигурирован |
---|---|
макс. выходное напряжение | 10 В DC |
7,5 В DC | |
5 В DC | |
2,5 В DC | |
Выходной ток | 30 мА |
Ток короткого замыкания | около 32 мА |
Пульсации | (ДА) |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Потребляемый ток, макс. | |
Потребляемая мощность | |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 12 |
Общие сведения
Ошибка передачи, макс. | 0,1 % (от предела) |
---|---|
0,5 % (без настройки) | |
Температурный коэффициент, максимальный | |
Температурный коэффициент, стандартн. | |
Пределы регулирования Синхронизация | ± 300 мВ |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 50 В AC/DC |
Испытательное напряжение, вход / выход | 1,5 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | зеленый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC | |
Сертификат для мореплавания | DNV GL 14085-15HH |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-5 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Основная изоляция согласно EN 61010 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss5.0 | 27049002 |
---|---|
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27049000 |
eCl@ss 7.0 | 27049002 |
eCl@ss 8.0 | 27049002 |
eCl@ss 9.0 | 27040701 |
ETIM
ETIM 4.0 | EC002540 |
---|---|
ETIM 5.0 | EC002540 |
ETIM 6.0 | EC002540 |
ETIM 7.0 | EC002540 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121004 |
