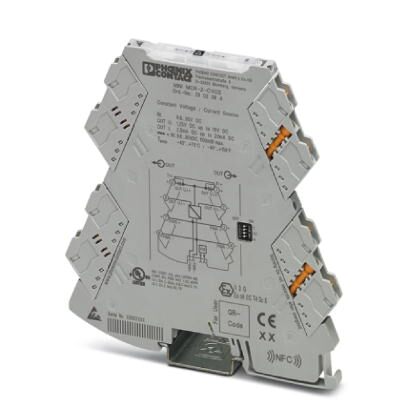

Источник стабилизированного напряжения / тока со штекерным соединением, входное напряжение: 9,6 V ... 30 В DC. Выходное напряжение: 1,25 В ... 10 В DC или выходной ток: 2,5 мА ... 20 мА. Настройка при помощи DIP-переключателей. Винтовые зажимы.
Описание изделия
Источник стабилизированного напряжения/тока со штекерными разъемами для высокоточного генерирования постоянных напряжений и токов. Входное напряжение может составлять от 9,6 до 30 В постоянного тока и подаваться на соединительные клеммы модулей или комбинированно через соединитель на монтажной рейке. Со стороны выходов настраиваются следующие значения напряжений и токов: 1,25 В, 2,5 В, 3,75 В, 5 В, 6,25 В, 7,5 В, 8,75 В, 10 В DC, 2,5 мA, 5 мA, 7,5 мA, 10 мA, 12,5 мA, 15 мA, 17,5 мA, 20 мA. Устройство можно конфигурировать с помощью DIP-переключателей. Оно поддерживает функцию диагностики неисправностей и связь NFC.
Коммерческие данные
Код заказа | 2902064 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 100 (C-5-2017) |
GTIN | 4046356652124 |
Вес/шт. (без упаковки) | 107,100 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 110,5 мм |
Глубина | 120,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Входной сигнал напряжения | 9,6 В DC ... 30 В DC |
---|---|
Напряжение питания передатчика | 10 В |
Выходные данные
Конфигурируемый / программируемый | есть |
---|---|
макс. выходное напряжение | 10 В DC |
8,75 В DC | |
7,5 В DC | |
6,25 В DC | |
5 В DC | |
3,75 В DC | |
2,5 В DC | |
1,25 В DC | |
макс. выходной ток | 20 мА |
17,5 мА | |
15 мА | |
12,5 мА | |
10 мА | |
7,5 мА | |
5 мА | |
2,5 мА | |
Выходное напряжение при обрыве линии | 13,5 В |
Выходной ток | 30 мА |
Ток короткого замыкания | > 32 мА |
Нагрузка / выходная нагрузка, выход тока | 600 (20 мА) |
Пульсации | (ДА) (при 600 Ом) |
Питание
Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
---|---|
Потребляемый ток, типовой | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 10 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 1,5 мм (с кабельным наконечником) |
0,2 мм ... 2,5 мм (без кабельного наконечника) | |
Сечение гибкого провода | 0,2 мм ... 1,5 мм |
Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
Ошибка передачи, макс. | 0,1 % (от предела) |
---|---|
Температурный коэффициент, максимальный | |
гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 300 В (эффективный) |
Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | cерый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.0 | 27049002 |
---|---|
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27049000 |
eCl@ss 7.0 | 27049002 |
eCl@ss 8.0 | 27049002 |
eCl@ss 9.0 | 27040701 |
ETIM
ETIM 4.0 | EC002540 |
---|---|
ETIM 5.0 | EC002540 |
ETIM 6.0 | EC002540 |
ETIM 7.0 | EC002540 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121004 |
