Описание

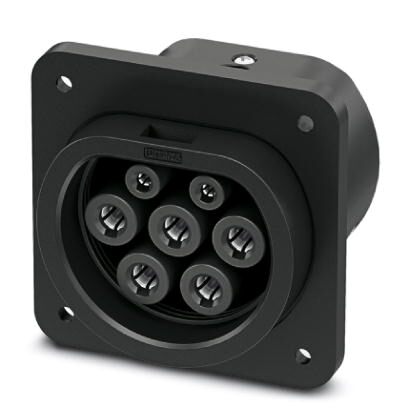

Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, GB/T, GB/T 20234.2-2015, 32 A / 250 В (AC), отдельные жилы, длина: 0,7 м, Установка на передней и задней стенке, Привинчивание защитной крышки с задней стороны, ВНИМАНИЕ! Данная модель не имеет блокировочного механизма.
Описание изделия
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами GB/T, для установки на станциях зарядки электромобилей (EVSE)
Преимущества для Вас
- Универсальное, компактное монтажное пространство для всех инфраструктурных зарядных розеток Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Характеристики материалов приведены в IMDS (Международная система информации о материалах в автомобильной промышленности)
- Ручная разблокировка блокирующего механизма в аварийной ситуации
- Встроенный механизм блокировки в процессе зарядки
Коммерческие данные
Код заказа | 1408169 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 756 (C-2-2017) |
GTIN | 4046356856010 |
Вес/шт. (без упаковки) | 400,000 GRM |
Описание изделия
Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
---|---|
Исполнение | Привинчивание защитной крышки с задней стороны |
Стандарты / нормативные документы | GB/T 20234.2-2015 |
Стандарт зарядки | GB/T |
Режим заряда | Режим 3, случай B |
Указание | ВНИМАНИЕ! Данная модель не имеет блокировочного механизма. |

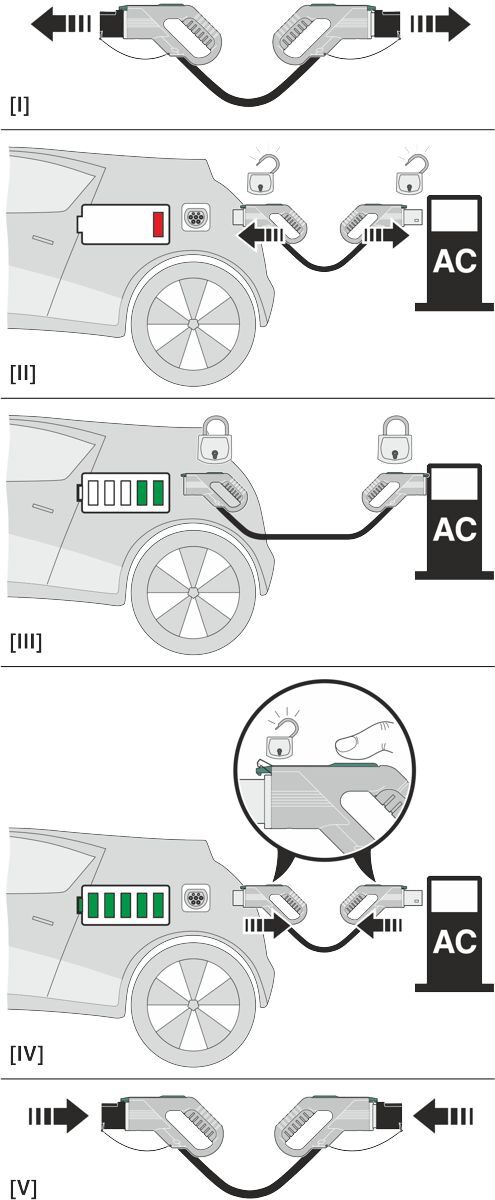

Убедитесь, что инфраструктурный зарядный штекер зафиксирован в инфраструктурной зарядной розетке во время процесса зарядки согласно МЭК 61851-1. Рекомендуется использовать наши блокировочные механизмы (1624129, 1622317). Если используется другой блокировочный механизм, рекомендуется установить прокладку на поверхности крепления (1621465), см. принадлежности. | |
Указание по типу подключения | Обжимной контакт, неразъемный |
Размеры
Высота | 79,5 мм |
---|---|
Ширина | 75 мм |
Глубина | 70,8 мм |
Размеры отверстий | 60 мм x 60 мм |
Длина кабеля | 0,7 м (Кабели переменного тока) |
Построение системы проводников | 3x 6,0 мм + 2x 0,5 мм |
Тип кабеля | отдельные жилы |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
Степень защиты | IP55 (вставлен) |
IP55 (с защитной крышкой, см. принадлежности) |
Электрические характеристики
Зарядная мощность, макс. | 7 кВт |
---|---|
Тип зарядного тока | AC, 1 фаза |
Количество фаз | 1 |
Количество, силовые контакты | 3 (L1, N, PE) |
Расчетный ток силовых контактов | 32 A |
Расчетное напряжение силовых контактов | 250 В AC |
Количество сигнальных контактов | 2 (CP, CC) |
Расчетный ток сигнальных контактов | 2 A |
Расчетное напряжение сигнальных контактов | 30 В AC |
Вид передачи сигналов | Широтно-импульсная модуляции |
Указание по типу подключения | Обжимной контакт, неразъемный |
Механические характеристики
Циклы установки | > 10000 |
---|---|
Усилие установки | |
Усилие съема |
Монтаж

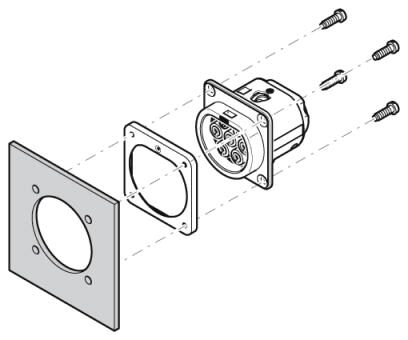

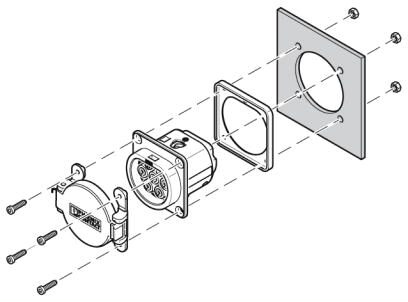

Возможные монтажные положения | Установка на передней и задней стенке |
---|---|

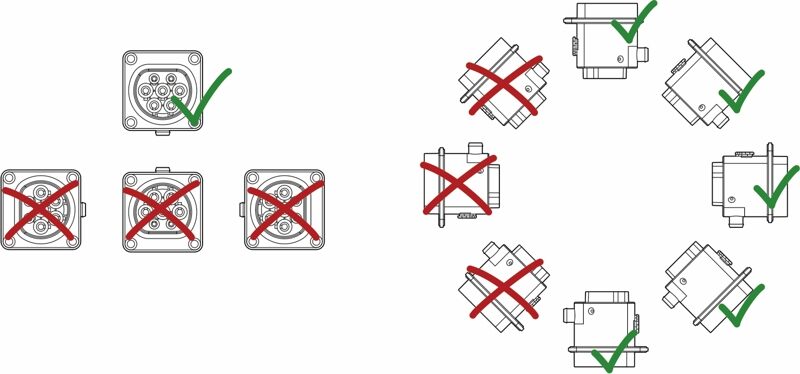

Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
Монтажное положение блокирующего исполнительного механизма | Не смонтирован, возможен монтаж по центру сверху |
Необходимая глубина установки | |
Макс. толщина стенки | |
> 57 мм (Монтаж на задней панели) | |
Диаметр крепежного отверстия | 7,00 мм () |
Design
Тип конструкции | Стандартный |
---|---|
Цвет корпуса | черный |
Варианты заказчиков | На заказ |
Материал
Материал | Пластмасса |
---|---|
Материал поверхности контактов | Ag |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 272607xx |
---|---|
eCl@ss 4.1 | 27260701 |
eCl@ss 5.0 | 27260701 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27143400 |
eCl@ss 7.0 | 27449001 |
eCl@ss 8.0 | 27449001 |
eCl@ss 9.0 | 27144706 |
ETIM
ETIM 3.0 | EC002061 |
---|---|
ETIM 4.0 | EC002061 |
ETIM 5.0 | EC001321 |
ETIM 6.0 | EC002898 |
ETIM 7.0 | EC002898 |
UNSPSC
UNSPSC 6.01 | 30211923 |
---|---|
UNSPSC 7.0901 | 39121522 |
UNSPSC 11 | 39121522 |
UNSPSC 12.01 | 39121522 |
UNSPSC 13.2 | 39121522 |
