Описание

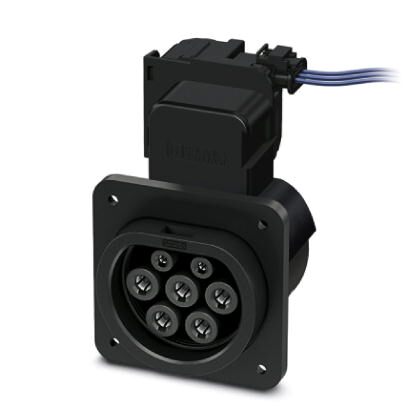

Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, GB/T, GB/T 20234.2-2015, 32 A / 440 В (AC), 12 В Блокирующий исполнительный элемент, отдельные жилы, длина: 0,7 м, Монтаж на задней панели, Привинчивание защитной крышки с задней стороны, С функцией измерения температуры при помощи датчиков Pt 1000
Описание изделия
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами GB/T, для установки на станциях зарядки электромобилей (EVSE)
Преимущества для Вас
- Универсальное, компактное монтажное пространство для всех инфраструктурных зарядных розеток Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Ручная разблокировка блокирующего механизма в аварийной ситуации
- Встроенные датчики температуры для контроля температуры силовых контактов

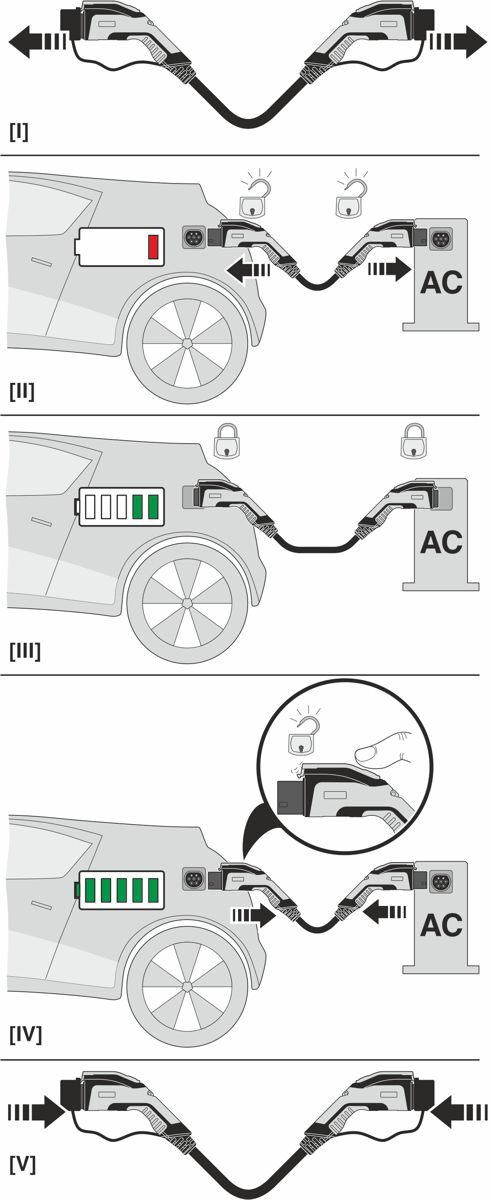

- Встроенный механизм блокировки в процессе зарядки
Коммерческие данные
| Код заказа | 1050941 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626669755 |
| Вес/шт. (без упаковки) | 650,000 GRM |
Указание
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
|---|
Описание изделия
| Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
|---|---|
| Исполнение | Привинчивание защитной крышки с задней стороны |
| Стандарты / нормативные документы | GB/T 20234.2-2015 |
| Стандарт зарядки | GB/T |
| Режим заряда | Режим 3, случай B |
| Указание | С функцией измерения температуры при помощи датчиков Pt 1000 |
| Указание по типу подключения | Обжимной контакт, неразъемный |

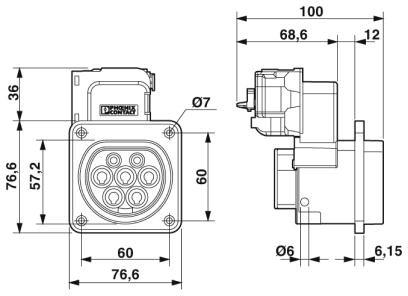

Размеры
| Высота | 96 мм |
|---|---|
| Ширина | 75 мм |
| Глубина | 76,2 мм |
| Размеры отверстий | 60 мм x 60 мм |
| Длина кабеля | 0,7 м (Кабели переменного тока) |
| Построение системы проводников | 5x 6,0 мм + 2x 0,5 мм |
| Тип кабеля | отдельные жилы |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP55 (вставлен) |
| IP55 (с защитной крышкой, см. принадлежности) |
Электрические характеристики
| Зарядная мощность, макс. | 14 кВт |
|---|---|
| Тип зарядного тока | перем. ток, 3-фазн. |
| Количество фаз | 3 |
| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетный ток силовых контактов | 32 A |
| Расчетное напряжение силовых контактов | 440 В AC |
| Количество сигнальных контактов | 2 (CP, CC) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Измерение температуры | 4x Pt 1000 (DIN EN 60751) |
Механические характеристики
| Циклы установки | > 10000 |
|---|---|
| Усилие установки | |
| Усилие съема |
Монтаж

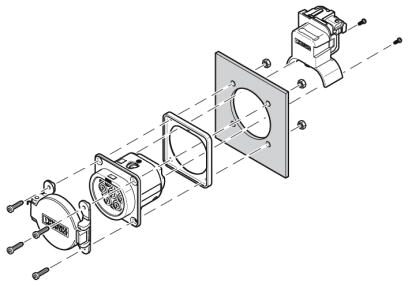

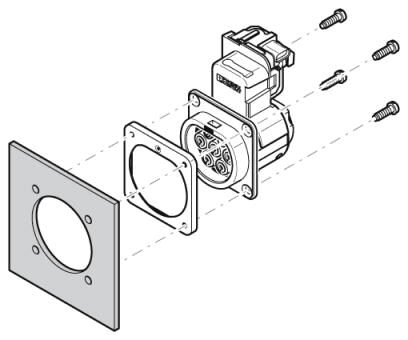

| Возможные монтажные положения | Монтаж на задней панели |
|---|---|

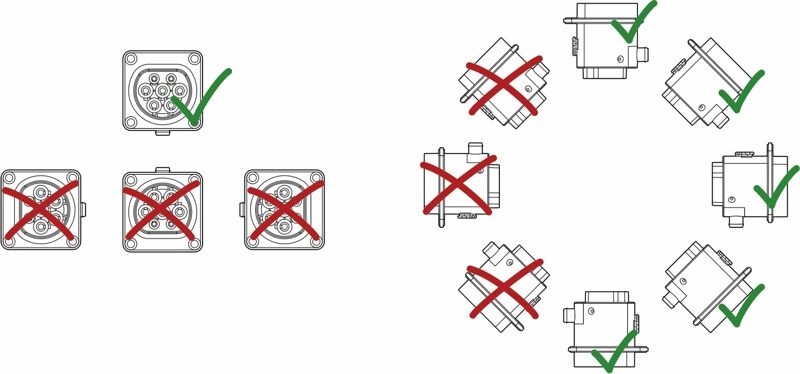

| Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
| Монтажное положение блокирующего исполнительного механизма | По центру сверху |
| Необходимая глубина установки | |
| Макс. толщина стенки | > 57 мм (Монтаж на задней панели) |
| Диаметр крепежного отверстия | 7,00 мм () |
Design
| Тип конструкции | Стандартный |
|---|---|
| Цвет корпуса | черный |
| Варианты заказчиков | На заказ |
Материал
| Материал | Пластмасса |
|---|---|
| Материал поверхности контактов | Ag |
Крепление

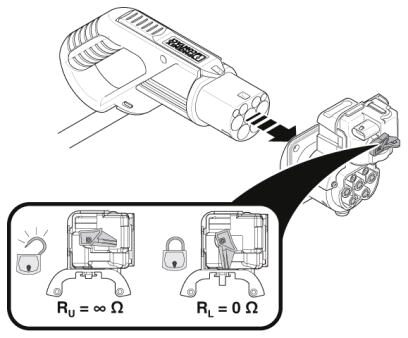

| Тип фиксатора | Вставленный фиксатор с блокирующим исполнительным механизмом |
|---|---|
| Напряжение блокировки | 12 В |
| Индикация блокировки | имеется |
| Механическая аварийная разблокировка | имеется |
Блокирующий исполнительный элемент
| Стандартное электропитание двигателя | 12 В |
|---|---|
| Возможный диапазон питающего напряжения двигателя | 9 В ... 15,5 В |
| Стандартный ток двигателя при блокировке | 0,2 A |
| Макс. обратный ток двигателя | 3,2 A |
| Макс. время выдерживания обратного тока | 1000 мс |
| Рекомендуемое время корректировки | 500 мс |
| Срок службы | > 10000 циклов нагрузки |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Длина кабеля | 0,5 м |
Температурные датчики
| Тип датчика | Pt 1000 |
|---|---|
| Стандарты / нормативные документы | DIN EN 60751 |
| Рекомендуемый измерительный ток | 1 мА (1 В при 0 °C) |
| Допуски датчика при рекомендуемом измерительном токе | ±1K |
| Диапазон температур | -50 °C ... 130 °C |
| Температурный коэффициент (TCR) | 3850 ppm/K |
| Долговременная стабильность (макс. R0-Drift) | 0,06 % (через 1000 часов при 130 °C) |
| Температура выключения | 90 °C соответствует значению Pt 10001346,5 Ом |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 9.0 | 27144703 |
|---|
ETIM
| ETIM 5.0 | EC001321 |
|---|---|
| ETIM 6.0 | EC002898 |
| ETIM 7.0 | EC002898 |
