Артикул:
52966
24 400 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

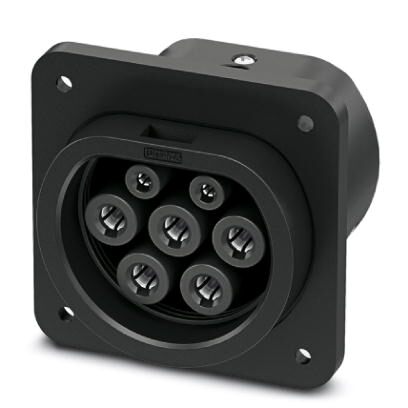

Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, GB/T, GB/T 20234.2-2015, 32 A / 440 В (AC), отдельные жилы, длина: 0,7 м, Установка на передней и задней стенке, Привинчивание защитной крышки с задней стороны, ВНИМАНИЕ! Данная модель не имеет блокировочного механизма.
Описание изделия
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами GB/T, для установки на станциях зарядки электромобилей (EVSE)
Преимущества для Вас
- Универсальное, компактное монтажное пространство для всех инфраструктурных зарядных розеток Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Характеристики материалов приведены в IMDS (Международная система информации о материалах в автомобильной промышленности)
- Ручная разблокировка блокирующего механизма в аварийной ситуации
- Встроенный механизм блокировки в процессе зарядки
Коммерческие данные
| Код заказа | 1408170 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 756 (C-2-2017) |
| GTIN | 4046356856041 |
| Вес/шт. (без упаковки) | 699,000 GRM |
Описание изделия
| Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
|---|---|
| Исполнение | Привинчивание защитной крышки с задней стороны |
| Стандарты / нормативные документы | GB/T 20234.2-2015 |
| Стандарт зарядки | GB/T |
| Режим заряда | Режим 3, случай B |
| Указание | ВНИМАНИЕ! Данная модель не имеет блокировочного механизма. |
| Убедитесь, что инфраструктурный зарядный штекер зафиксирован в инфраструктурной зарядной розетке во время процесса зарядки согласно МЭК 61851-1. Рекомендуется использовать наши блокировочные механизмы (1624129, 1622317). Если используется другой блокировочный механизм, рекомендуется установить прокладку на поверхности крепления (1621465), см. принадлежности. | |
| Указание по типу подключения | Обжимной контакт, неразъемный |
Размеры
| Высота | 79,5 мм |
|---|---|
| Ширина | 75 мм |
| Глубина | 70,8 мм |
| Размеры отверстий | 60 мм x 60 мм |
| Длина кабеля | 0,7 м (Кабели переменного тока) |
| Построение системы проводников | 5x 6,0 мм + 2x 0,5 мм |
| Тип кабеля | отдельные жилы |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP55 (вставлен) |
| IP55 (с защитной крышкой, см. принадлежности) |
Электрические характеристики
| Зарядная мощность, макс. | 14 кВт |
|---|---|
| Тип зарядного тока | перем. ток, 3-фазн. |
| Количество фаз | 3 |
| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетный ток силовых контактов | 32 A |
| Расчетное напряжение силовых контактов | 440 В AC |
| Количество сигнальных контактов | 2 (CP, CC) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
Механические характеристики
| Циклы установки | > 10000 |
|---|---|
| Усилие установки | |
| Усилие съема |
Монтаж

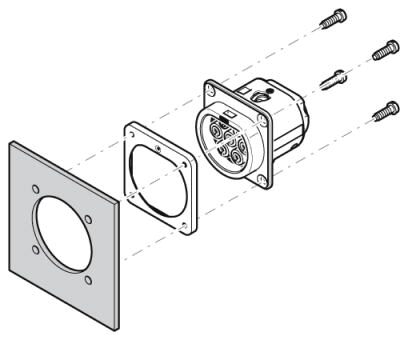

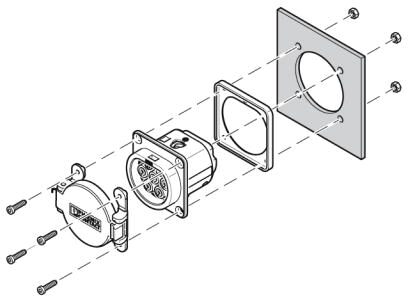

| Возможные монтажные положения | Установка на передней и задней стенке |
|---|---|
| Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
| Монтажное положение блокирующего исполнительного механизма | Не смонтирован, возможен монтаж по центру сверху |
| Необходимая глубина установки | |
| Макс. толщина стенки | |
| > 57 мм (Монтаж на задней панели) | |
| Диаметр крепежного отверстия | 7,00 мм () |
Design
| Тип конструкции | Стандартный |
|---|---|
| Цвет корпуса | черный |
| Варианты заказчиков | На заказ |
Материал
| Материал | Пластмасса |
|---|---|
| Материал поверхности контактов | Ag |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144706 |
ETIM
| ETIM 3.0 | EC002061 |
|---|---|
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC001321 |
| ETIM 6.0 | EC002898 |
| ETIM 7.0 | EC002898 |
UNSPSC
| UNSPSC 6.01 | 30211923 |
|---|---|
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
Данный товар вы вседа сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
