Описание

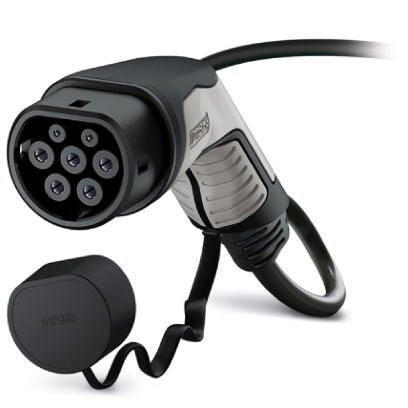

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком, C-Line черный / серый, Тип 2, МЭК 62196-2, 32 A / 480 В (AC), тип конструкции C-Line, кабель: 19 ft, черный, прямой, поверхность сопряжения: черный, область захвата: серый
Описание изделия
Зарядный кабель переменного тока, с автомобильным зарядным штекером и одним концом без разъема, для зарядки переменным током (AC) электромобилей (EV) с входными разъемами типа 2, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Характеристики материалов приведены в IMDS (Международная система информации о материалах в автомобильной промышленности)
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Проверено путем выборочного тестирования в соответствии с автомобильными стандартами LV124, LV214, LV215-2
- Испытано согласно требованиям EV Ready 37
- Вода не проникает в кабель благодаря полной водонепроницаемости в продольной плоскости
Коммерческие данные
Код заказа | 1020769 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626510583 |
Вес/шт. (без упаковки) | 0,000 GRM |
Описание изделия
Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком |
---|---|
Исполнение | C-Line черный / серый |
Стандарты / нормативные документы | МЭК 62196-2 |
Стандарт зарядки | Тип 2 |
Режим заряда | Режим 3, случай C |
Размеры
Ширина зарядного штекера электромобиля | 70,00 мм |
---|---|
Высота зарядного штекера электромобиля | 137,00 мм |
Глубина зарядного штекера электромобиля | 215,90 мм |
Длина кабеля | 19 ft |
Длина зачищаемой части провода | 60 мм ±15 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
Степень защиты | IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
IP54 (Защитный колпачок) |
Электрические характеристики
Зарядная мощность, макс. | 26,6 кВт |
---|---|
Количество фаз | 3 |
Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
Расчетный ток силовых контактов | 32 A |
Расчетное напряжение силовых контактов | 480 В AC |
Количество сигнальных контактов | 2 (CP, PP) |
Расчетный ток сигнальных контактов | 2 A |
Расчетное напряжение сигнальных контактов | 30 В AC |
Вид передачи сигналов | Широтно-импульсная модуляции |
Указание по типу подключения | Обжимной контакт, неразъемный |
Кодировка резисторов | 220 (между PE и PP) |
Механические характеристики
Циклы установки | > 10000 |
---|---|
Усилие установки | |
Усилие съема |
Design
Тип конструкции | C-Line |
---|---|
Цвет корпуса | черный |
Цвет поверхности сопряжения | черный |
Цвет области ручки | серый |
Цвет защитного колпачка | черный |
Варианты заказчиков | На заказ |
Материал
Материал корпуса | Пластмасса |
---|---|
Материал области ручки | Мягкий пластик |
Материал защитный колпачок | Мягкий пластик |
Материал вид при установке | Пластик |
Класс воспламеняемости | V0 |
Материал поверхности контактов | Ag |
Кабель
Построение системы проводников | 5 x 6,0 мм + 1 x 0,5 мм |
---|---|
Стандарты и предписания в отношении проводников | prEN 50620 / DIN EN 50620 |
Класс проводника | Класс 5 |
Сертификация проводников | VDE |
Наружный диаметр проводника | 17 мм ±0,4 мм |
Тип кабеля | прямой |
Внешняя оболочка, материал | TPE-U |
Внешняя оболочка, цвет | черный |
минимальный радиус изгиба | 255 мм (15 x диаметр) |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 9.0 | 27144705 |
---|
ETIM
ETIM 6.0 | EC002897 |
---|---|
ETIM 7.0 | EC002897 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
Вес, шт
0,000 GRM
|
