Описание

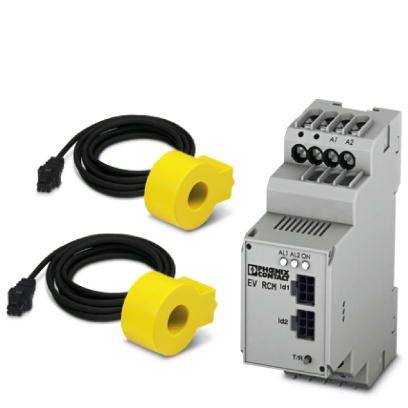

Модуль дифференциальной защиты распознает переменный и постоянный ток утечки в пунктах зарядки переменного тока. Основное защитное устройство (например, автоматический выключатель) защищено от возможного постоянного тока утечки. В наличии имеются одно- и двухканальные исполнения.
Коммерческие данные
Код заказа | 1622451 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 767 (C-2-2017) |
GTIN | 4055626040608 |
Вес/шт. (без упаковки) | 443,000 GRM |
Описание изделия
Тип изделия | Модуль разностного тока утечки (RCM) для устройств управления зарядкой перем. током для частных приложений (EU/CN) |
---|---|
Исполнение | 2-канальный |
Стандарты / нормативные документы | МЭК 61851-1 |
Стандарт зарядки | Тип 2 |
Режим заряда | Режим 3 |
Количество поддерживаемых точек зарядки | 1 |
Соответствие нормам | Соответствие CE |
Размеры
Высота | 90 мм |
---|---|
Ширина | 36 мм |
Глубина | 70,50 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
---|---|
Климатический класс | согласно МЭК 60271 /-1 /-2 /-3 |
Степень защиты | IP20 (Клеммы) |
IP30 (Встроенные компоненты) |
Входы
Описание входа | Вставной; передняя панель |
---|
Релейные выходы
Управление контактором зарядки | Сигнальное реле 1 In : постоянные и переменные токи утечки |
---|---|
Максимальное напряжение переключения | 250 В |
Максимальный коммутационный ток | 5 A (По 1 замыкающему контакту) |
Количество замыкающих контактов | 1 |
Примечание к переключающему контакту | Ток покоя |
Циклы переключений | 10000 |
Диапазон измерений разностного тока
Номинальная частота fN | 2000 Гц |
---|---|
Номинальный дифференциальный ток | ± 300 мА (пик) |
Диапазон измерения тока | 50 A (45 Гц ... 50 Гц) |
Разностный ток In | 30 мА |
6 мА | |
Время срабатывания при In | |
Номинальный ток In | 32 A |
Время срабатывания при 2 x In | |
Время срабатывания при 5xIn | |
Время срабатывания при IN | |
Функция перезагрузки | 3 попытки включения с интервалом в 15 мин. |
Измерительный преобразователь тока
Тип подключения | Штекерный соединитель |
---|---|
Питание | через модуль RCM |
Диаметр измерительной катушки | 15 мм |
Характеристики клемм
Тип подключения | Пружинные зажимы |
---|---|
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Питание устройства
Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
---|---|
Потребляемый ток, макс. | 22 мА |
Номинальная потребляемая мощность | |
Диапазон частот | 45 Гц ... 60 Гц |
Монтаж
Монтажное положение | на выбор |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210902 |
---|---|
eCl@ss 4.1 | 27371105 |
eCl@ss 5.0 | 27371801 |
eCl@ss 5.1 | 27371800 |
eCl@ss 6.0 | 27371800 |
eCl@ss 7.0 | 27371809 |
eCl@ss 8.0 | 27371809 |
eCl@ss 9.0 | 27144703 |
ETIM
ETIM 3.0 | EC001505 |
---|---|
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001321 |
ETIM 6.0 | EC002889 |
ETIM 7.0 | EC002889 |
UNSPSC
UNSPSC 6.01 | 30211916 |
---|---|
UNSPSC 7.0901 | 39121535 |
UNSPSC 11 | 39121535 |
UNSPSC 12.01 | 39121535 |
UNSPSC 13.2 | 39121801 |
