Описание

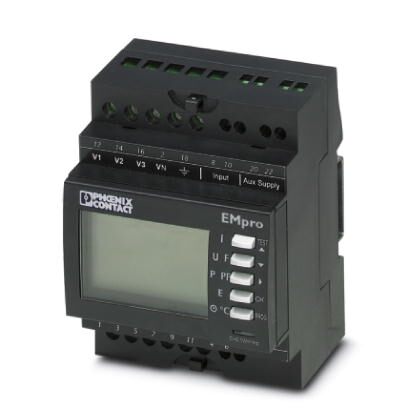

Измерительный прибор для измерения параметров низковольтных систем до 500 В, мониторинг всех высших гармоник - с интерфейсом RS-485
Преимущества для Вас
- Интерфейс RS-485 (JBUS/MODBUS)
- Импульсный выход
- Двухтарифное измерение через импульсный вход
Коммерческие данные
| Код заказа | 2901363 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 209 (C-5-2017) |
| GTIN | 4046356585811 |
| Вес/шт. (без упаковки) | 317,500 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 72 мм |
|---|---|
| Высота | 90 мм |
| Глубина | 64 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -10 °C ... 55 °C (14 °F ... 131 °F) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C (-4 °F ... 158 °F) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
| Макс. содержание солевого тумана | 2,5 % |
Входные данные
| Принцип измерения | Измерение эффективного значения |
|---|---|
| Мониторинг высших гармоник | до 51-й гармоники |
| Измеряемые параметры | Пер. ток, синусоидальный (50/60 Гц) |
| Наименование, вход | Измерительный вход для сигнала напряжения V1, V2, V3 |
| Диапазон входных напряжений | 50 В AC ... 519 В AC (Фаза/фаза) |
| 28 В AC ... 300 В AC (Фаза/нейтраль) | |
| Точность | 0,2 % |
| Диапазон входных токов | через внешние трансформаторы |
| Входной ток | 9999 A (первичный) |
| 5 A (вторичный) | |
| Нагрузочная способность по максимальному току | 6 A (длительно) |
| Порог срабатывания номинального измерительного диапазона | 5 мА |
| Точность | 0,2 % |
| Измерительный диапазон_Мощность | 0 кВт ... 9999 кВт |
| 0 квар ... 9999 квар | |
| 0 кВА ... 9999 кВА | |
| Точность | 0,5 % |
| Активная энергия (IEC 62053-22) | Класс 0,5 S |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
| Описание входа | Цифровой вход |
| Количество | 1 |
| Входной сигнал напряжения | 230 В AC ±10 % (Переключение тарифа: например, дневной/ночной) |
Выходные данные
| Описание выходов | Транзисторный выход, активный |
|---|---|
| Количество | 1 |
| Максимальное напряжение переключения | 30 В DC |
| Допустимая нагрузка по току | 27 мА |
Интерфейсы
| Наименование | Modbus RTU/JBUS |
|---|---|
| Интерфейс | RS-485 |
| Тип подключения | Винтовые клеммы |
| Скорость последовательной передачи данных | 2,4 ... 38,4 кбит/с |
Общие сведения
| Показание | ЖК-индикатор, с задней подсветкой |
|---|---|
| Норма | 1 с |
| Диапазон напряжения питания | 110 В AC ... 277 В AC -10 % ... +15 % |
| Номинальная потребляемая мощность | 5 ВА |
| Тип сети | 3-фазная (3- или 4-проводная), 2-фазная (2-проводная) и 1-фазная (1-проводная) |
| Цвет | черный |
| Соответствие нормам | Соответствие CE |
| Расчетное напряжение изоляции | 300 В AC (EN 61010-1) |
| Категория перенапряжения | III |
| Испытательное напряжение | 3,5 кВ AC (50 Гц, 1 мин) |
| 2,2 кВ AC (50 Гц, 1 мин) |
Данные подключения
| Сечение гибкого проводника мин. | 0,5 мм |
|---|---|
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение жесткого проводника мин. | 0,5 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 14 |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 6 мм |
| Момент затяжки | 0,6 Нм |
| Указание | другие разъемы |
| Сечение гибкого проводника мин. | 0,5 мм |
| Сечение гибкого проводника макс. | 4 мм |
| Сечение жесткого проводника мин. | 0,5 мм |
| Сечение жесткого проводника макс. | 4 мм |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 10 |
| Длина снятия изоляции | 6 мм |
| Указание | Разъем для подключения тока и напряжения |
Данные UL
| Диапазон номинального напряжения питания | 110 В AC ... 277 В AC -10 % ... +15 % |
|---|---|
| Режим работы | Применение внутри помещений |
| Импульсные перенапряжения | переходные перенапряжения в соответствии с классом устройств |
| Категория перенапряжения | I, II, III |
| Категория перенапряжения питания | мин. II |
| Высота | 2000 м |
| Температура окружающей среды (при эксплуатации) | 5 °C ... 40 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 80 % (до 31 °C) |
| 50 % (при 40 °C) |
Стандарты и предписания
| Соответствие нормам | Соответствие CE |
|---|---|
| UL, США / Канада | UL 61010-1 |
| CSA-C22.2 № 61010-1 | |
| cULus |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27200301 |
|---|---|
| eCl@ss 5.1 | 27210900 |
| eCl@ss 6.0 | 27142300 |
| eCl@ss 7.0 | 2714230 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
ETIM
| ETIM 4.0 | EC002301 |
|---|---|
| ETIM 5.0 | EC002301 |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121535 |
