Описание

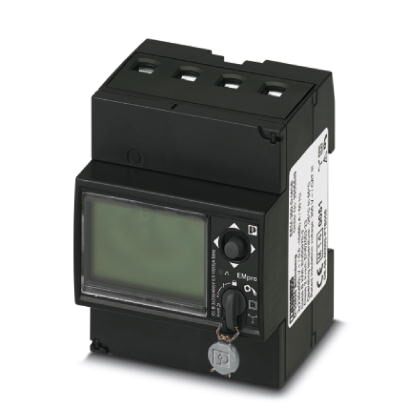

Трехфазный энергоизмерительный прибор для измерения эффективной мощности в сетях до 460 B / 65 A, с 3 цифровыми входами и интерфейсом RS-485, сертифицированным согласно директиве MID
Коммерческие данные
| Код заказа | 2905849 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626000855 |
| Вес/шт. (без упаковки) | 398,400 GRM |
Размеры
| Ширина | 72 мм |
|---|---|
| Высота | 90 мм |
| Глубина | 67 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 70 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 0 % ... 90 % |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) |
Входные данные
| Принцип измерения | Измерение эффективного значения |
|---|---|
| Измеряемые параметры | Пер. ток, синусоидальный (50/60 Гц) |
| Наименование, вход | Измерительный вход |
| Диапазон входных напряжений | 196 В AC ... 460 В AC (Фаза/фаза) |
| 113 В AC ... 265 В AC (Фаза/нейтраль) | |
| Стойкость к воздействию перенапряжений | 460 В AC (длительно) |
| Точность | 0,5 % (Фаза/нейтраль) |
| Наименование, вход | Измерительный вход тока I1, I2, I3 |
| Входной ток | 10 A (масштабированный номинальный ток) |
| 65 A (Iмакс.) | |
| Нагрузочная способность по максимальному току | 1920 A (10 мс) |
| Точность | 0,5 % |
| 1 % (Эффективная и кажущаяся мощность) | |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
| Описание входа | Цифровой вход |
| Количество | 3 |
| Входной сигнал напряжения | 5 В DC ±5 % |
Интерфейсы
| Наименование | Modbus RTU/JBUS |
|---|---|
| Интерфейс | RS-485 |
| Тип подключения | Винтовые клеммы |
Общие сведения
| Показание | ЖК-индикатор |
|---|---|
| Норма | 750 мс |
| Диапазон напряжения питания | Источник измеряемого напряжения |
| Потребляемая мощность | 12 ВА (2 W) |
| Тип сети | 3-фазная (4-проводная) |
| Цвет | черный |
| Соответствие нормам | Соответствие CE |
| Расчетное напряжение изоляции | 300 В AC (EN 61010-1) |
| Категория перенапряжения | III |
| Испытательное напряжение | 4 кВ AC (50 Гц, 1 мин) |
Данные подключения
| Сечение гибкого проводника макс. | 1,5 мм |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм |
| Тип подключения | Винтовые зажимы |
| Указание | другие разъемы |
| Сечение гибкого проводника мин. | 2,5 мм |
| Сечение гибкого проводника макс. | 16 мм |
| Сечение жесткого проводника мин. | 2,5 мм |
| Сечение жесткого проводника макс. | 16 мм |
| Указание | Подключение для измерительного прибора |
Стандарты и предписания
| Соответствие нормам | Соответствие CE |
|---|---|
| MID | Приложение V |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27200301 |
|---|---|
| eCl@ss 5.1 | 27200300 |
| eCl@ss 6.0 | 27142300 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
ETIM
| ETIM 4.0 | EC002301 |
|---|---|
| ETIM 5.0 | EC002301 |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
