Описание

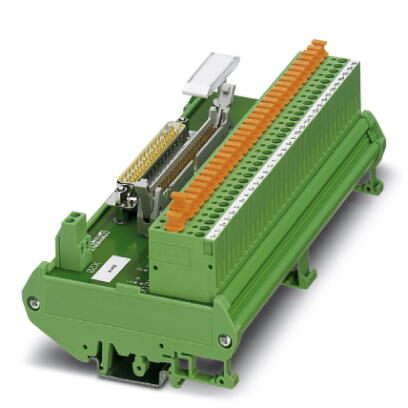

16-канальный модуль для компонентов Honeywell C300. Управление модулем осуществляется по цепи управления, подключаемой с помощью 37-полюсного разъема D-SUB или 50-полюсного FLK. Со стороны подключения полевых устройств предусмотрен винтовой зажим (1+, 1-,...16+,16-) с ножевым разъединителем. Ширина модуля: 170 мм
Коммерческие данные
Код заказа | 2900067 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4046356363495 |
Вес/шт. (без упаковки) | 399,000 GRM |
Размеры
Ширина | 170 мм |
---|---|
Высота | 90 мм |
Глубина | 66 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|
Общие сведения
Макс. допустимое рабочее напряжение | 48 В DC |
---|---|
Макс. допустимый ток (на ответвление) | 0,1 A |
Монтажное положение | на выбор |
Степень защиты | IP00 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые клеммы с ножевыми размыкателями |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Штыревой разъем D-SUB |
Количество точек подключения | 1 |
Полюсов | 37 |
Данные по подключению Подключение 3
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | IDC/FLK штыревой разъем |
Количество точек подключения | 1 |
Полюсов | 50 |
Размер шага | 2,54 мм |
Поддерживаемые устройства управления
Управление | HONEYWELL Experion PKS C300/C-Series |
---|---|
- подходящие платы ввода-вывода | TDIL01 (non-redundant) |
TDIL11 (redundant) | |
TDOB01 (non-redundant) | |
TDOB11 (redundant) | |
TAIX01 (non-redundant) | |
TAIX11 (redundant) | |
TAOX01 (non-redundant) | |
TAOX11 (redundant) |
Стандарты и предписания
Наименование | Воздушные пути и пути утечки |
---|---|
Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
Расчетное напряжение изоляции | 50 В |
Расчетное импульсное напряжение | 0,5 кВ (1,2 / 50 мкс) |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 5.0 | EC002780 |
---|---|
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
