Описание

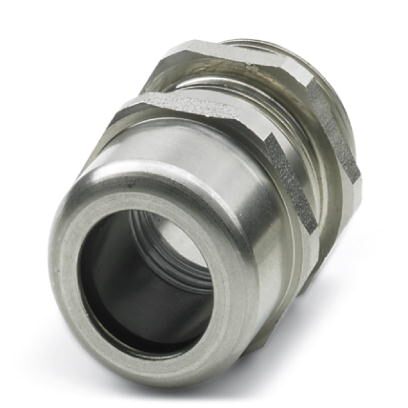

Кабельный ввод, материал резьбового соединения: Нержавеющая сталь 1.4305, наружный диаметр кабеля 19 мм ... 28 мм, экранировка: нет, резьба соединительной части: M40 x 1,5, цвет: cеребристый, с уплотнительным кольцом
Коммерческие данные
Код заказа | 1424546 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 700 (C-2-2017) |
GTIN | 4055626374512 |
Вес/шт. (без упаковки) | 161,500 GRM |
Размеры
Длина | 52,5 мм |
---|---|
Раствор ключа - накидная гайка | 46 мм |
Раствор ключа патрубок | 46 мм |
Шестигранный, диаметр описанной окружности | 51,5 мм |
Длина, резьба | 9 мм |
Диаметр проходного отверстия | 40,1 мм ... 40,3 мм |
Наружный диаметр кабеля | 19 мм ... 28 мм |
21 мм ... 28 мм (при UL 514 В) |
Условия окружающей среды
Класс защиты (IP) | IP68 (5 бар, 30 мин.) |
---|---|
IP66 | |
IP69 | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
Общие сведения
Количество проводов | 1 |
---|---|
Материал резьбового соединения | Нержавеющая сталь 1.4305 |
Материал, вставка | Полиамид 6 |
Материал кабельного сальника | Неопрен |
Материал уплотнения | Пербунан (Уплотнительное кольцо) |
Экранирован. | нет |
Тип резьбы, сторона подключения | M40 x 1,5 |
M40 | |
Момент затяжки | 17 Нм (Накидная гайка) |
17 Нм (Патрубки) | |
15 Нм (при UL514 B: накидная гайка) | |
Цвет | cеребристый |
Категория по ударному воздействию | 4 |
Исполнение приспособления для снятия растягивающего усилия | A |
Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
Производитель | BIMED |
Обозначение изготовителя | BMSC-E5 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27149109 |
---|---|
eCl@ss 6.0 | 27149100 |
eCl@ss 7.0 | 27149109 |
eCl@ss 8.0 | 27149109 |
eCl@ss 9.0 | 27144432 |
ETIM
ETIM 5.0 | EC000441 |
---|---|
ETIM 6.0 | EC000441 |
ETIM 7.0 | EC000441 |
