Описание

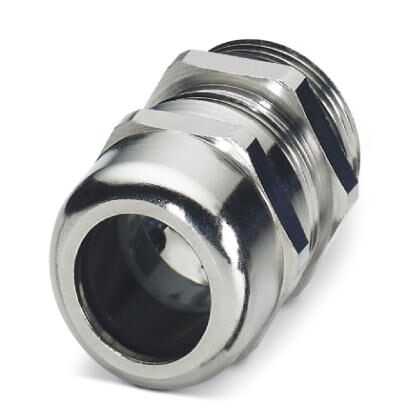

Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 30 мм ... 38 мм, экранировка: есть, резьба соединительной части: Pg42, цвет: cеребристый, с уплотнительным кольцом
Коммерческие данные
Код заказа | 1411203 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 699 (C-2-2017) |
GTIN | 4046356923354 |
Вес/шт. (без упаковки) | 311,000 GRM |

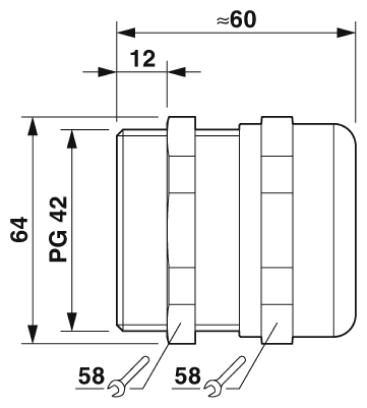

Размеры
Длина | 60 мм |
---|---|
Раствор ключа - накидная гайка | 58 мм |
Раствор ключа патрубок | 58 мм |
Шестигранный, диаметр описанной окружности | 64 мм |
Длина, резьба | 12 мм |
Диаметр проходного отверстия | 54,1 мм ... 54,4 мм |
Наружный диаметр кабеля | 30 мм ... 38 мм |
Диаметр кабеля без оболочки | 28 мм (Диаметр экранирующей оплетки) |
Условия окружающей среды
Класс защиты (IP) | IP68 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
Общие сведения
Количество проводов | 1 |
---|---|
Материал резьбового соединения | латунь, никелированный |
Материал, вставка | Полиамид 6 |
Материал кабельного сальника | Неопрен |
Материал уплотнения | Пербунан (Уплотнительное кольцо) |
Экранирован. | есть |
Тип резьбы, сторона подключения | Pg42 |
Pg42 | |
Момент затяжки | 27 Нм (Патрубки: EN 62444) |
27 Нм (Патрубки: EN 62444) | |
Цвет | cеребристый |
Указания по монтажу | 1) смонтировать фланец резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |

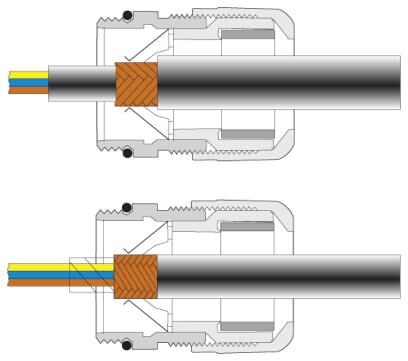

Метод 1 Надрежьте внешнюю оболочку, но не снимайте ее. Проденьте проводник через резьбовое отверстие, затем удалите внешнюю оболочку. Теперь потяните кабель назад так, чтобы образовалась связь между экраном кабеля и контактной пружиной. Метод 2 Сдвиньте экранирующую оплетку примерно на 15-20 мм от конца кабеля. Вставьте кабель в резьбовой сальник так, чтобы образовалась связь между экраном кабеля и контактной пружиной. |
Стандарты и предписания
Без галогенов | нет |
---|---|
Подключение согласно стандарту | UL |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27149100 |
---|---|
eCl@ss 6.0 | 27149100 |
eCl@ss 7.0 | 27149109 |
eCl@ss 8.0 | 27149109 |
eCl@ss 9.0 | 27144432 |
ETIM
ETIM 4.0 | EC000441 |
---|---|
ETIM 5.0 | EC000441 |
ETIM 6.0 | EC000441 |
ETIM 7.0 | EC000441 |
UNSPSC
UNSPSC 13.2 | 39121311 |
---|
