5 160 руб./шт
Для организаций с НДС:
6 192
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Цвет
—
серый
Сечение провода кв.мм
—
6
Вес, шт
—
61,420 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

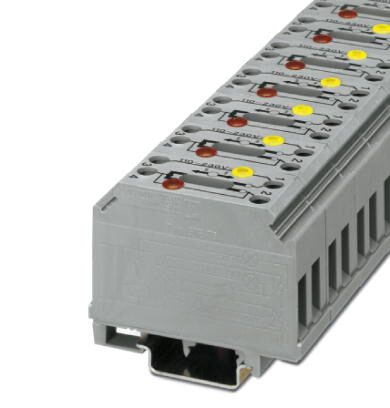

Клеммные модули с заземляющими разъединителями и винтовыми зажимами, напряжение 110 - 250 В AC/DC, ток: 0,5 - 1 мА, сечение:: 0,5-6 мм, ширина: 22,5 мм, цвет: серый
Преимущества для Вас
- При включенном для проверки положении (замкнутом ползунковом контакте) желтый индикатор свидетельствует о нормальном заземлении
- В выключенном положении (ползунковый контакт разомкнут) красный индикатор загорится, если в цепи управления произойдет замыкание на землю
Коммерческие данные
Код заказа | 3121012 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 497 (C-1-2017) |
GTIN | 4017918092917 |
Вес/шт. (без упаковки) | 61,420 GRM |
Общие сведения
Количество ярусов | 1 |
---|---|
Количество точек подключения | 2 |
Номинальное сечение | 6 мм |
Цвет | cерый |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Расчетное импульсное напряжение | 4 кВ |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа изоляционного материала | I |
Макс. мощность потерь при номинальных условиях | 1,31 Вт |
Номинальный ток IN | 41 A |
Максимальный ток нагрузки | 57 A |
Номинальное напряжение UN | 110 В |
250 В | |
Диапазон напряжений, индикатор | 110 В AC ... 250 В AC |
Диапазон токов, индикатор | 0,5 мА ... 1 мА |
Открытая боковая стенка | Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Статическое использование изоляционного материала на холоде | -60 °C |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 класс I | 2 |
NF F16-101, NF F10-102 класс F | 2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
Длина | 64,5 мм |
---|---|
Ширина | 22,5 мм |
Высота NS 35/7,5 | 54 мм |
Высота NS 35/15 | 61,5 мм |
Высота NS 32 | 59 мм |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,5 мм |
Сечение жесткого проводника макс. | 10 мм |
Сечение гибкого проводника мин. | 0,5 мм |
Сечение гибкого проводника макс. | 6 мм |
Сечение провода AWG мин. | 20 |
Сечение провода AWG макс. | 8 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм |
2 жестких провода одинакового сечения, мин. | 0,5 мм |
2 жестких провода одинакового сечения, макс. | 6 мм |
2 гибких провода одинакового сечения, мин. | 0,5 мм |
2 гибких провода одинакового сечения, макс. | 6 мм |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 4 мм |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм |
Длина снятия изоляции | 12 мм |
Калиберная пробка | A5 |
Резьба винтов | M4 |
Мин. момент затяжки | 1,2 Нм |
Момент затяжки, макс. | 1,5 Нм |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Классификация
eCl@ss
eCl@ss 4.0 | 27141117 |
---|---|
eCl@ss 4.1 | 27141117 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141126 |
eCl@ss 8.0 | 27141126 |
eCl@ss 9.0 | 27141126 |
ETIM
ETIM 2.0 | EC000902 |
---|---|
ETIM 3.0 | EC000902 |
ETIM 4.0 | EC000902 |
ETIM 5.0 | EC000902 |
ETIM 6.0 | EC000902 |
ETIM 7.0 | EC000902 |
UNSPSC
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или наисав на почту zakaz@security-master.ru
