Характеристики
Цвет
—
зелёный
Вес, шт
—
249,130 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

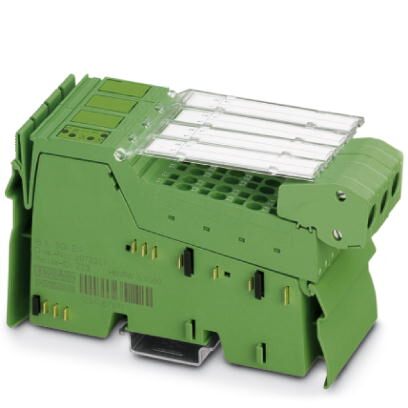

Клеммный модуль аналогового ввода Inline для тензометрических датчиков, с принадлежностями (соединительный штекер и держатели для маркировки), 2 точных и быстрых входа, 4-, 6-проводная схема подключения
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Данная клемма обеспечивает возможность использования точного и быстрого модуля ввода. Она предназначена для подключения весовых тензодатчиков, датчиков силы, датчиков давления массы и пр. Она имеет в своей основе тензометрические датчики (ТМД).
Подключение ТМД может осуществляться по 6- и 4-проводной схеме.
Измеряемое значение можно передавать на индикатор веса посредством последовательного интерфейса.
Имеются две возможности обмена данными:
- через технологические параметры
- через PCP-Compact (оба входа в объекте PCP Analog Values)
Отображение измеряемых величин производится в стандартных 16-разрядных числах.
Преимущества для Вас
- 2 высокоточных входа для ТМД
- Диапазоны измерения отрегулированы производителем по номинальным параметрам
- Ручной ввод параметров
- Возможность настройки обновления технологических параметров с шагом между 200 мкс и 100 мс
- Возможность настройки в технологической среде путем регулировки участков
- 2-точечная настройка
- Подключение ТМД по 6- и 4-проводной схеме
- Расширенное распознавание обрыва
- Питание датчика до 115 мА (8 весовых тензодатчиков, 350 Ом на канал)
- На каждом канале: сухой замыкающих контакт малого сопротивления
- Независимое параметрирование каналов по шинной системе
- Тарирующее устройство
- Последовательный интерфейс для внешней индикации весовых значений
- Уведомление о состоянии при достижении нулевой точки и состояния останова измеряемого значения
Коммерческие данные
| Код заказа | 2702373 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 163 (C-6-2017) |
| GTIN | 4055626228464 |
| Вес/шт. (без упаковки) | 249,130 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 136 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 249,13 г |
| Режим работы | Режим передачи процессных данных (3 слова), PCP с 1 словом |
| Диагностические сообщения | Исчезновение напряжения питания UANA Сообщение об ошибке в процессных данных |
| Сбой или недостаточное напряжение питания логических схем UL Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 80 мА |
| макс. 95 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | 14 мА (в режиме холостого хода без DMS и показания) |
| тип. 32 мА (при типичной нагрузке 350 Ом на канал) | |
| 115 мА (при максимальной нагрузке до 43 Ом и индикации) | |
| Потребляемая мощность | тип. 1,4 Вт (Прибор в номинальном режиме работы) |
Аналоговые входы
| Описание входа | Входные каналы для тензометрического датчика |
|---|---|
| Количество входов | 2 |
| Способ подключения | 6- или 4-жильный экранированный кабель с попарной скруткой жил |
| Разность потенциалов на перемычке Ud | Диапазон измерений определяется выбором параметра |
| Разность потенциалов на перемычке U0 | 5 В |
| Параметры | ±1 мВ/В, ±2 мВ/В, ±3 мВ/В, ±3,33 мВ/В, ±4 мВ/В, ±5 мВ/В, ±6 мВ/В, ручной ввод параметров |
| Представление измеренного значения | 16 бит, 20 бит, массив данных Ascii |
Аналоговые выходы
| Описание выходов | Питание перемычки |
|---|---|
| Количество выходов | 2 |
| Импеданс | > 43 (на канал) |
| Выходное напряжение | тип. 5 В |
| Выходной ток | макс. 115 мА (на канал) |
Разделение потенциалов
| Испытательный участок | Логика 500 В AC 50 Гц 1 мин. |
|---|---|
| Аналоговые периферийные устройства 500 В AC 50 Гц 1 мин. | |
| RS-485 500 В AC 50 Гц 1 мин. | |
| Замыкающий контакт Ka1 - Kb1 500 В AC 50 Гц 1 мин. | |
| Замыкающий контакт Ka2 - Kb2 500 В AC 50 Гц 1 мин. | |
| Заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China oHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 3.0 | EC001599 |
|---|---|
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Цвет, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
