Артикул:
102892
31 400 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

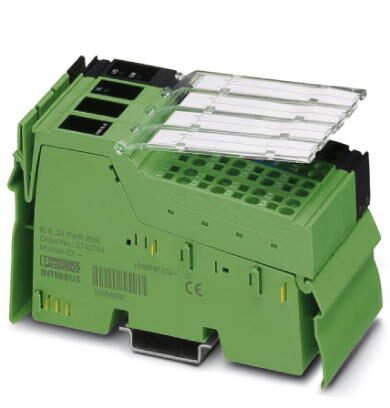

Клеммные модули питания и подачи добавочного напряжения Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), 24 В DC, без защитного устройства
Описание изделия
Клемма предназначена для установки внутри станции Inline.
После достижения максимальной нагрузки устройства сопряжения с шиной в процессе питания логической схемы (UL) или цепи питания аналоговых клемм (UANA), можно использовать эту клемму, чтобы снова подать напряжение.
Для этого подайте на клемму напряжение 24 В пост. тока (U24В). Данное напряжение является источником напряжения логической схемы (UL) и цепи питания аналоговых клемм (UANA).
Дополнительно клеммный блок дает возможность подведения главного напряжения 24 В пост. тока (UM) и напряжения сегментов 24 В пост. тока (US).
Преимущества для Вас
- Возможна подача необходимого для уровня малых сигналов напряжения в 24 В на станции Inline
- Начиная с версии аппаратного обеспечения 01, допущены для применения во взрывоопасных областях зоны 2
Коммерческие данные
| Код заказа | 2861674 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 136 (C-6-2017) |
| GTIN | 4017918894511 |
| Вес/шт. (без упаковки) | 192,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Тип подключения | Распределитель Inline |
|---|---|
| Интерфейс | Локальная шина Inline |
Питание
| Напряжение на периферийном устройстве | 24 В DC |
|---|---|
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток, макс. | 8 A |
| Предохранитель | Автоматический выключатель с тепловым расцепителем, входит в комплект поставки |
Общие сведения
| Наименование защиты | Защита от перенапряжения (питание сегментов, основное питание, питание 24 В) |
|---|---|
| Защита от подключения с неправильной полярностью (питание сегментов / основное питание) | |
| Защита от подключения с неправильной полярностью (подача питания 24 В) | |
| Масса | 192 г |
| Количество штекеров | 4 |
Потенциалы Inline
| Наименование | Подача напряжения 24 В (U24V) для получения UL и UANA |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | мин. 12 мА DC (при номинальном напряжении) |
| макс. 1,25 A DC (при номинальном напряжении; сост. из: 0,75 A DC для питания логической схемы и 0,5 A DC для аналогового напряжения питания) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Источники питания | макс. 2 A DC |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A (Сумма UM + US; при использовании во взрывоопасных зонах макс. 4 А!) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US; при использовании во взрывоопасных зонах макс. 4 А!) |
| Потребляемая мощность | макс. 2,55 Вт (Прибор, общ.) |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250308 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
