15 050 руб./шт
Для организаций с НДС:
18 060
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Сечение провода кв.мм
—
0,08
Вес, шт
—
83,850 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

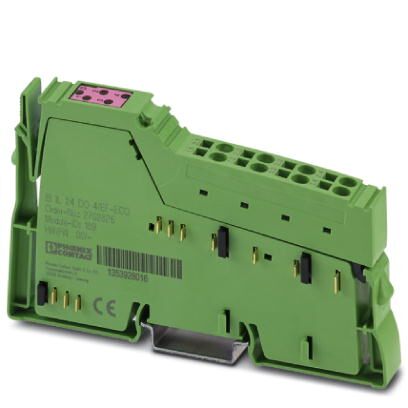

Inline ECO, Клемма цифрового вывода, Цифровые выходы: 4, 24 В DC, 500 мА, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для вывода цифровых сигналов.
Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
Преимущества для Вас
- 4 цифровых выхода
- 2- и 3-проводная схема подключения исполнительных устройств
- Номинальный ток на каждом выходе: 500 мА
- Полный ток клеммного модуля: 2 A
- выходы с защитой от коротких замыканий и перегрузок
- Индикаторы состояния и диагностики
- Имеет сертификат на использование в сегментах цепи обеспечения безопасности
Коммерческие данные
Код заказа | 2702825 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 141 (C-6-2017) |
GTIN | 4055626381473 |
Вес/шт. (без упаковки) | 83,850 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Параметры подключения
Наименование | Соединительный штекер Inline |
---|---|
Тип подключения | Пружинный зажим |
Сечение жесткого проводника мин. | 0,08 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,08 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 28 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 83,85 г |
Указания по значениям массы | со штекером |
Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (D) модуля (мигает с частотой 2 Гц) |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | макс. 44 мА |
Потребляемая мощность | макс. 0,33 Вт |
Наименование | Питание сегментных цепей (US) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 2 A |
0 A |
Цифровые выходы
Наименование, выход | Цифровые выходы |
---|---|
Тип подключения | Пружинный зажим |
Способ подключения | 3-проводная схема |
Количество выходов | 4 |
Наименование защиты | Защита от перегрузки, защита выходов от короткого замыкания |
Выходное напряжение | 24 В DC (US - 1 В) |
Максимальный пусковой ток | макс. 1,5 A (в течение 20 мс) |
Номинальное напряжение | 24 В DC |
Максимальный выходной ток на 1 канал | 500 мА |
Максимальный выходной ток на 1 модуль | 2 A |
Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 50 ) |
Номинальная нелинейная нагрузка | 12 Вт |
Номинальная активная нагрузка | 12 Вт (48 ) |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27242604 |
---|---|
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 5.0 | EC001599 |
---|---|
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
