12 030 руб./шт
Для организаций с НДС:
14 436
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Сечение провода кв.мм
—
0,2-4
Вес, шт
—
21,700 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

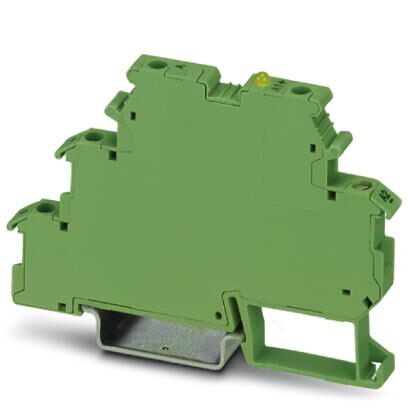

Полупроводниковое реле ввода, с ответным импульсом выхода постоянного тока, частота передачи 100 кГц, со световым индикатором и защитной схемой во входной и выходной цепи, вход: 5 В пост.тока, выход: 14 - 30 В пост.тока/50 мА
Преимущества для Вас
- Для подавления помех на входной стороне предусмотрен конденсатор
- В том числе сигнальные вводы для вычислительных плат ПЛК
- Двухтактный каскад на выходной стороне
- Максимальная частота до 100 кГц
Коммерческие данные
Код заказа | 2964555 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 451 (C-5-2017) |
GTIN | 4017918130992 |
Вес/шт. (без упаковки) | 21,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 80 мм |
Глубина | 56 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
Входное номинальное напряжение UN | 5 В DC |
---|---|
Диапазон входных напряжений относительно UN | 0,5 ... 1,2 |
Диапазон входных напряжений | 2,5 В DC ... 6 В DC |
Порог срабатывания, сигнал "0", относительно UN | 0,3 |
Порог срабатывания, сигнал "1", относительно UN | 0,5 |
Типовой входной ток при UN | 8 мА |
Время включения, типовое | 1 мкс |
Время отключения, типовое | 2 мкс |
Индикация рабочего напряжения | LED желт. |
Наименование защиты | Защита от переполюсовки |
Защита от перенапр. | |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Частота передачи | 100 кГц |
Выходные данные
Диапазон выходного напряжения | 14 В DC ... 30 В DC |
---|---|
Макс. ток продолжительной нагрузки | 50 мА |
Ток покоя | 15 мА |
Падение напряжения при макс. рабочем токе | 2,2 В DC |
Выходная коммутация | 3-проводная двухтактная цепь, с соединением с корпусом |
Наименование защиты | Защита от перенапр. |
Защитная цепь / модуль | Cтабилитроны |
Параметры подключения на стороне входа
Наименование, подключение | Сторона входа |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Момент затяжки | 0,5 Нм |
Параметры подключения на стороне выхода
Наименование, подключение | Сторона выхода |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Момент затяжки | 0,5 Нм |
Общие сведения
Испытательное напряжение, вход / выход | 2,5 кВ AC |
---|---|
2,5 кВ AC | |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 60664 |
---|---|
EN 50178 | |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27371000 |
---|---|
eCl@ss 6.0 | 27371600 |
eCl@ss 7.0 | 27371604 |
eCl@ss 8.0 | 27371604 |
eCl@ss 9.0 | 27371604 |
ETIM
ETIM 2.0 | EC001504 |
---|---|
ETIM 3.0 | EC001504 |
ETIM 4.0 | EC001504 |
ETIM 5.0 | EC001504 |
ETIM 6.0 | EC001504 |
ETIM 7.0 | EC001504 |
UNSPSC
UNSPSC 6.01 | 30211916 |
---|---|
UNSPSC 7.0901 | 39121542 |
UNSPSC 11 | 39121542 |
UNSPSC 12.01 | 39121542 |
UNSPSC 13.2 | 39122326 |
