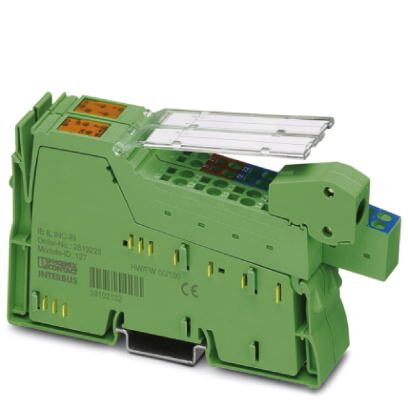

Измерительный клеммный модуль Inline для датчика положения, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки), 1 вход для инкрементного кодирующего устройства с сигналом прямоугольной формы (симметричным и асимметричным), 3 цифровых входа 24 В DC, 3-проводная схема подключения
Описание изделия
Клемма предназначена для установки внутри станции Inline.
К клемме можно подключать как симметричные датчики (RS-422), так и асимметричные датчики (5 В DC — 24 В DC) с сигналами прямоугольной формы. Возможно считывание датчиков угла поворота или систем измерения длины с импульсом Z и без него.
Для повышения безопасности эксплуатации все входы датчиков контролируются на наличие обрыва провода. В специальном режиме эксплуатации клемма поддерживает датчики инкрементных значений с кодировкой расстояния, при помощи которых эталонное передвижение сокращается до очень маленьких расстояний.
Дополнительно ко входу для сигналов датчика клемма имеет три цифровых входа 24 В DC, один вход для эталонного переключателя и два входа для датчиков конечного положения. К ним можно подключать 2- или 3-проводные датчики. Кроме того, вход E3 можно использовать в качестве выхода с открытым коллектором.
Преимущества для Вас
- Возможность подключения симметричных и ассиметричных инкрементальных датчиков с Z-каналом или без него
- Поддерживает работу с инкрементальными энкодерами с асимметричным сигналом (противофазность, push-pull)
- Снабжает датчик напряжением 5 В или 24 В
- Три цифровых входа для подключения двух концевых или одного контрольного переключателя
- Максимальная входная частота 300 кГц
- 25-битное фактическое значение положения
- Точный анализ благодаря 1-, 2- или 4-кратному считыванию
- Светодиодная индикация направления вращения
Коммерческие данные
| Код заказа | 2861755 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 182 (C-6-2017) |
| GTIN | 4017918899912 |
| Вес/шт. (без упаковки) | 143,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 24,4 мм |
|---|---|
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Интерфейс | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
Питание
| Потребляемый ток, типовой | 70 мА |
|---|---|
| Напряжение на периферийном устройстве | 24 В DC |
| Напряжение питания датчика | 5 В DC |
| 24 В DC | |
| Ток питания датчика | макс. 250 мА |
| От цепи питания датчика | Главная цепь UM |
Развязка по напряжению
| Испытательный участок | Питание 7,5 В (логическая схема шины) / периферийные устройства 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Вход инкрементного датчика
| Количество входов | 1 |
|---|---|
| Входная частота (24 В) | 0 Гц ... 300 кГц |
| Входная частота (5 В) | 0 кГц ... 300 кГц |
| Сигнал датчика | Симметричные и асимметричные датчики |
Входы
| Количество входов | 3 |
|---|---|
| Способ подключения | 3-проводная схема |
Общие сведения
| Масса | 143 г |
|---|
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 70 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 340 мА |
| макс. 1 A |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
