116 230 руб./шт
Для организаций с НДС:
139 476
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
210,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

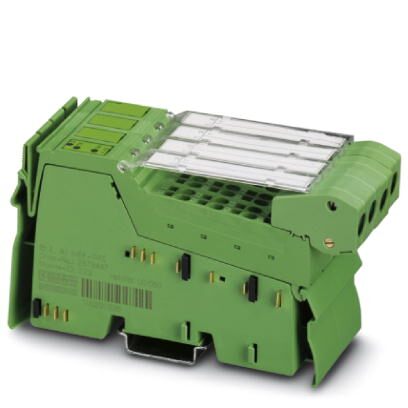

Inline XC, Клемма аналогового ввода, Аналоговые входы: 4, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-, 3-, 4-проводной, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Преимущества для Вас
- Быстрое обновление – макс. 1 мс для всех каналов
- Цепь питания датчика со встроенной поканальной защитой от коротких замыканий и перегрузок
- Резервирование входных значений в синхронизации с шиной и с незначительными фазовыми флуктуациями (
- Регистрация измерительных значений с разрешением 16 бит
- 4 входа дифференциальных сигналов
- 2-, 3- и 4-проводная схема подключения датчиков
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Коммерческие данные
Код заказа | 2701215 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 160 (C-6-2017) |
GTIN | 4046356727839 |
Вес/шт. (без упаковки) | 210,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|

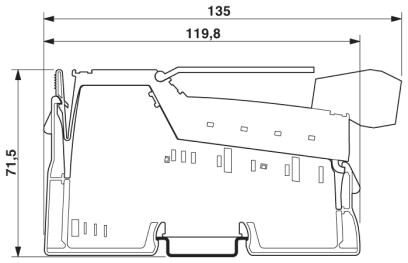

Размеры
Чертеж | |
---|---|
Ширина | 48,8 мм |
Высота | 135 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
---|---|
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 210 г |
Указания по значениям массы | cо штекером |
Режим работы | Режим передачи процессных данных (5 слов), PCP с 1 словом |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Медь |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 85 мА |
макс. 100 мА | |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 13 мА |
макс. 20 мА | |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | 0 A |
макс. 200 мА |
Аналоговые входы
Описание входа | Дифференциальный вход, вкл. источник питания (24 В DC) |
---|---|
Наименование, вход | Аналоговые входы |
Количество входов | 4 |
Тип подключения | Экранированный штекер Inline |

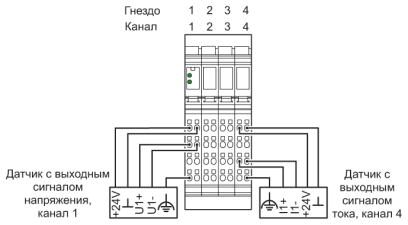

Способ подключения | 2-, 3-, 4-проводной |
Указание по технологии подключения | экранирован. |
Время цифроаналогового преобразования | макс. 10 мкс |
Разрешение АЦП | 16 бит |
Предельная частота (3 дБ) | 500 Гц |
Наименование защиты | Защита от бросков тока при переходных процессах |
Защита от перегрузки | |
Форматы данных | IB IL, IB ST, нормированная форма представления, совместимость с S7 |
Разрешение измеренного значения | 16 бит (15 бит + знак) |
Входной сигнал тока | 0 мА ... 20 мА |
4 мА ... 20 мА | |
-20 мА ... 20 мА | |
Входное сопротивление, вход тока | около 110 |
Входной сигнал напряжения | 0 В ... 5 В |
-5 В ... 5 В | |
0 В ... 10 В | |
-10 В ... 10 В | |
Входное сопротивление, вход напряжения | 300 к |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пооговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250303 |
---|---|
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 3.0 | EC001596 |
---|---|
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
