Артикул:
116277
5 710 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Цвет
—
синий
Сечение провода кв.мм
—
150
Вес, шт
—
362,900 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

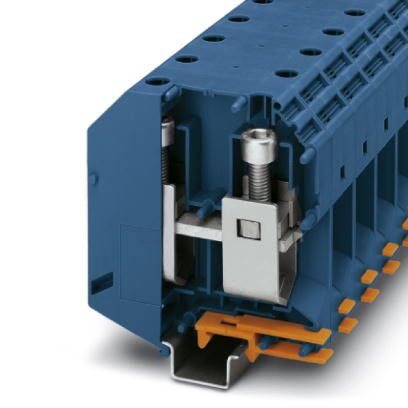

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 309 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение: 35 мм - 150 мм, AWG: 2 - 300 kcmil, ширина: 31 мм, высота: 107,3 мм, цвет: синий, тип монтажа: NS 35/15, NS 32
Преимущества для Вас
- Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
- Уменьшение переходного сопротивления на контактных поверхностях путем рифления
- Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Коммерческие данные
| Код заказа | 3251204 |
|---|---|
| Упаковочная единица | 10 stk |
| Минимальный объем заказа | 10 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356951104 |
| Вес/шт. (без упаковки) | 362,900 GRM |
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 150 мм |
| Цвет | синий |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 9,55 Вт |
| Максимальный ток нагрузки | 309 A (для кабеля сечением 150 мм Поперечное сечение) |
| Номинальный ток IN | 309 A |
| Номинальное напряжение UN | 1000 В |
| Открытая боковая стенка | Нет |
Размеры
| Ширина | 31 мм |
|---|---|
| Длина | 100 мм |
| Высота | 107,3 мм |
| Высота NS 35/15 | 118,5 мм |
| Высота NS 32 | 116 мм |
Характеристики клемм
| Указание | Винты с шестигранным углублением |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M10 |
| Длина снятия изоляции | 40 мм |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 30 Нм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 35 мм |
| Сечение жесткого проводника макс. | 150 мм |
| Сечение провода AWG мин. | 2 |
| Сечение провода AWG макс. | 300 kcmil |
| Сечение гибкого проводника мин. | 50 мм |
| Сечение гибкого проводника макс. | 150 мм |
| Мин. сечение гибкого проводника AWG | 1/0 |
| Сечение гибкого проводника AWG, макс. | 300 kcmil |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 50 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 50 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм |
| Сечение с гребенчатым мостиком, жестк.. макс. | 150 мм |
| Сечение с гребенчатым мостиком, гибк.. макс. | 120 мм |
| 2 жестких провода одинакового сечения, мин. | 25 мм |
| 2 жестких провода одинакового сечения, макс. | 50 мм |
| 2 гибких провода одинакового сечения, мин. | 35 мм |
| 2 гибких провода одинакового сечения, макс. | 50 мм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 25 мм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 50 мм |
| Подключение согласно стандарту | МЭК/EN 60079-7 |
| Сечение жесткого проводника мин. | 35 мм |
| Сечение жесткого проводника макс. | 150 мм |
| Сечение провода AWG мин. | 2 |
| Сечение провода AWG макс. | 300 |
| Сечение гибкого проводника мин. | 50 мм |
| Сечение гибкого проводника макс. | 150 мм |
| Калиберная пробка | B14 |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141120 |
|---|---|
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
ETIM
| ETIM 2.0 | EC000897 |
|---|---|
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
Характеристики
|
Норма упаковки
|
10 |
|
Цвет
|
синий |
|
Сечение провода кв.мм
|
150 |
|
Вес, шт
|
362,900 GRM |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
