Описание

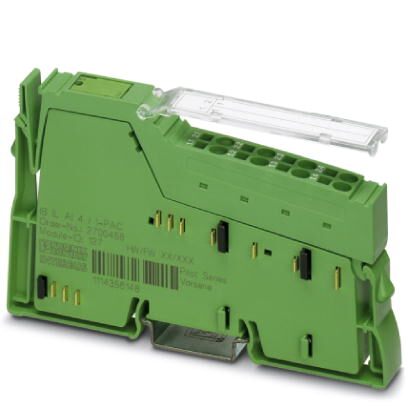

Inline, Клемма аналогового ввода, Аналоговые входы: 4, 0 мА ... 20 мА, 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Преимущества для Вас
- 4 аналоговых дифференциальных каналов ввода для подключения сигналов тока
- 2-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мA
- Определение среднего значения входов
- Обновление процессных данных всех каналов за 250 мкс
- Индикаторы состояния и диагностики
Коммерческие данные
Код заказа | 2700458 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 159 (C-6-2017) |
GTIN | 4046356566544 |
Вес/шт. (без упаковки) | 66,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 66 г |
Указания по значениям массы | со штекером |
Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Отказ питания периферийных устройств Сообщение в виде диагностического кода (в формате IB IL) | |
Значения выше или ниже диапазона измерений Сообщение в виде диагностического кода (в формате IB IL) | |
Конфигурация недействительна Сообщение в виде диагностического кода (в формате IB IL) |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Медь |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 55 мА |
макс. 60 мА | |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 30 мА |
макс. 35 мА | |
Потребляемая мощность | тип. 0,94 Вт (всего) |
Аналоговые входы
Описание входа | Дифференциальные входы, ток |
---|---|
Наименование, вход | Аналоговые входы |
Количество входов | 4 |
Тип подключения | Штекер Inline |
Способ подключения | 2-проводная схема |
Время цифроаналогового преобразования | макс. 6,5 мкс |
Разрешение АЦП | 12 бит |
Предельная частота (3 дБ) | 300 Гц |
Форматы данных | IB IL, совместим с S7 |
Разрешение измеренного значения | 13 бит (12 бит + плюс знаковый разряд) |
Представление измеренного значения | 13 бит (12 бит + плюс знаковый разряд) |
Входной сигнал тока | 0 мА ... 20 мА |
4 мА ... 20 мА | |
Входное сопротивление, вход тока | тип. 113 |
Фильтрация | Формирование среднего значения выше 4, 16 или 32 или его отсутствие |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250303 |
---|---|
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 3.0 | EC001596 |
---|---|
ETIM 4.0 | EC001596 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
