Описание

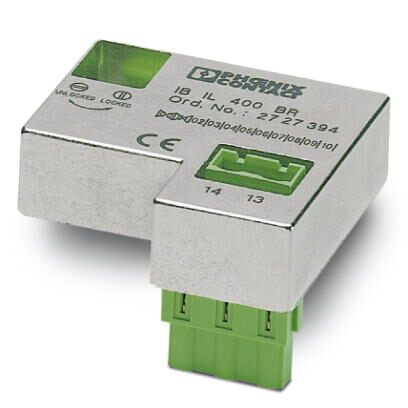

Модуль расширения Inline, для управления тормозным устройством совместно с клеммными модулями Inline для высоких нагрузок, тормозной модуль для тормозных устройств 440 В пост. тока или 440 В перемен. тока
Описание изделия
Тормозной модуль - это пассивный электронный переключатель тормозного устройства, подключаемый к клеммному модулю для высоких нагрузок с помощью 3-контактного инвертированного штекера COMBICON.
Подсоединение к тормозному устройству производится с помощью 2-контактного штекера COMBICON и проводников сечением до 2,5 мм.
Преимущества для Вас
- Возможность подключения к внешнему тормозному модулю
- Ручное локальное управление
- Встроенная система защиты двигателя согласно МЭК 609474
- Индикации рабочего состояния и диагностических сообщений
- Надежная гальваническая развязка между сетевым питанием и питанием 24 В согласно EN 50178
- Управление двигателем с использованием выходных технологических данных
- Мониторинг электрического тока двигателя
Коммерческие данные
| Код заказа | 2727394 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 187 (C-6-2017) |
| GTIN | 4017918168469 |
| Вес/шт. (без упаковки) | 91,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 55 мм |
|---|---|
| Высота | 57 мм |
| Глубина | 16 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Допускается) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C (Допускается) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (75 % в среднем, 85 % кратковременно) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (75 % в среднем, 85 % кратковременно) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Общие сведения
| Степень защиты | I, IEC 61140, EN 61140, VDE 0140-1 |
|---|---|
| Масса | 91 г |
Развязка по напряжению
| Испытательный участок | Питание 24 В (US), GND (заземление), цепь управления тормозным устройством / защитное заземление (PE) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 24 В (US), GND (заземление), цепь управления тормозным устройством / выход тормозного устройства 500 В AC 50 Гц 1 мин. | |
| Выход тормозного устройства / защитное заземление (PE) 500 В AC 50 Гц 1 мин. |
Тормозной модуль
| Наименование, подключение | Подключение к клеммному модулю для высоких нагрузок |
|---|---|
| Тип подключения | 3-полюсные COMBICON |
| Управляющее напряжение | 24 В DC (= Us от клеммного модуля для высоких нагрузок) |
| Управляющий ток | 17 мА |
| активное ограничение тока | с помощью добавочного сопротивления |
Подключаемое тормозное устройство
| Наименование, подключение | Подключение тормозного устройства к тормозному модулю |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Сечение | 2,5 мм (максимальное сечение жил кабеля) |
| Защитная схема | Ограничение верхнего предела напряжения > 750 В |
| Тип контактов | Неполяризованное полупроводниковое реле |
| Напряжение питающей сети | 20 В AC ... 440 В AC (Отклонения недопустимы) |
| 12 В DC ... 440 В DC (Отклонения недопустимы) | |
| Остаточное напряжение | 3,4 В (максимальный) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250309 |
|---|---|
| eCl@ss 4.1 | 27250309 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242609 |
| eCl@ss 8.0 | 27242609 |
| eCl@ss 9.0 | 27242609 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001605 |
| ETIM 6.0 | EC001605 |
| ETIM 7.0 | EC001605 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
