Артикул:
46257
31 720 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
126,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

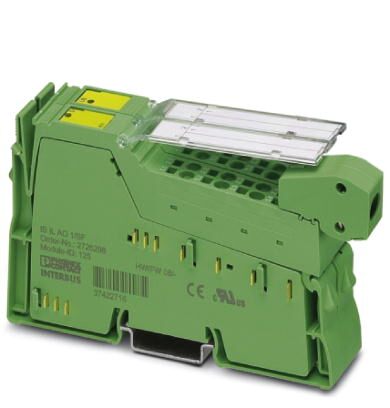

Inline XC, Клемма аналогового вывода, Аналоговый выход: 1, 0 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для выдачи аналоговых сигналов напряжения и тока.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Преимущества для Вас
- 1 аналоговый выход для подключения сигналов напряжения или тока на выбор
- 2-проводная схема подключения исполнительных элементов
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мA
- Диапазон напряжений: 0 В ... 10 В
- Обновление технологических данных, вкл. время преобразования цифро-аналогового преобразователя
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Коммерческие данные
| Код заказа | 2701219 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 166 (C-6-2017) |
| GTIN | 4046356729468 |
| Вес/шт. (без упаковки) | 126,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры

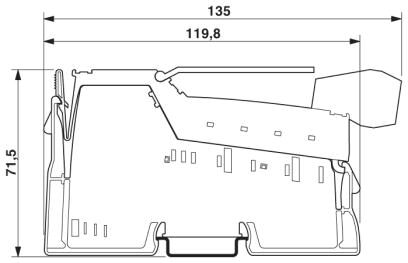

| Чертеж | |
|---|---|
| Ширина | 24,4 мм |
| Высота | 135 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 126 г |
| Указания по значениям массы | cо штекером |
| Режим работы | Пословный режим передачи данных процесса |
| Диагностические сообщения | Сбой или недостаточное напряжение питания логических схем UL Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 30 мА |
| макс. 40 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 50 мА |
| макс. 65 мА | |
| Потребляемая мощность | тип. 1,425 Вт (всего) |

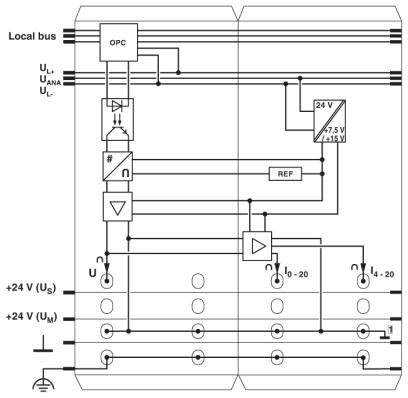

Аналоговые выходы
| Количество выходов | 1 |
|---|---|
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Наименование, выход | Аналоговый выход |
| Разрешение АЦП | 16 бит |
| Наименование защиты | Защита выходов от токов при переходном процессе |
| Представление выходного значения | 16 бит чисто двоичный |
| DAC-разрешение | 16 бит |
| Обновление данных процесса | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 к |
| Точность | тип. 0,8 % (от конечного значения выходной области, диапазон тока) |
| тип. 0,5 % (конечного значения выходной области, диапазон напряжения) | |
| тип. 0,3 % (конечного значения выходной области, диапазон напряжения 0 B ... 10 B) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| el@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 3.0 | EC001596 |
|---|---|
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
