Описание

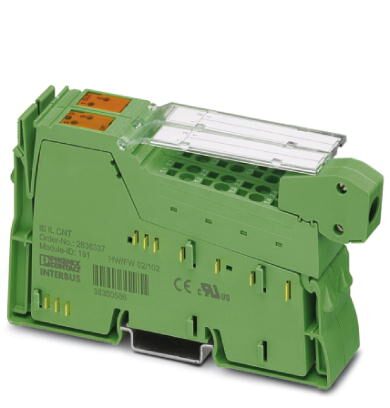

Клемма счетчика Inline в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 1 вход счетчика, 1 управляющий вход, 1 выход, 24 В пост. тока, 500 мА, 3-проводная схема подключения
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Клеммный модуль счетчика регистрирует и обрабатывает быстрые последовательности импульсов датчиков. Он оснащен одним входом счетчика (Source), одним входом управления (Gate) и одним свободно параметрируемым коммутационным выходом. Коммутационный выход определяется самим клеммным блоком. Благодаря этому достигается быстрое время отклика, не зависимое от шины и контроллера.
Клеммные блоки могут работать в четырех различных режимах: измерение частоты, подсчет событий, измерение времени и генерирование импульсов.
Преимущества для Вас
- Питание датчика 24 В, включая устройство контроля
- Активизированный вход
- Учитываемое значение при измерении времени 16 бит
- Четыре режима работы: счетчик пороговых сигналов, измеритель частоты, управляемый временем или состоянием, измеритель времени (длительность периода или импульса) и генератор импульсов
- Обработка сигналов на 5 В или 24 В
- Входная частота до 100 кГц
- 1 счетчик
- Учитываемое значение при счете пороговых сигналов и измерении частоты 24 бит
Коммерческие данные
| Код заказа | 2861852 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 179 (C-6-2017) |
| GTIN | 4017918894559 |
| Вес/шт. (без упаковки) | 130,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 24,4 мм |
| Высота | 135 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 130 г |
| Указания по значениям массы | cо штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Короткое замыкание в цепи питания датчика |
| Перегрузка цепи питания датчика |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 40 мА |
| макс. 50 мА | |
| Потребляемая мощность | макс. 0,375 Вт (на UL) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 1 A |
| 0 A (без подключенной периферии) |
Входы сигнала счетчика
| Наименование, вход | Вход счетчика для сигналов 24 В |
|---|---|
| Количество входов | 1 (возможно использование только одного входа счетчика, для сигналов 24 В или 5 В) |
| Тип подключения | Пружинный зажим |
| Режим работы | Подсчет событий, измерение частоты / времени |
| Входное напряжение | 24 В DC (Номинальное напряжение) |
| 30 В DC (максимальный) | |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Входная частота | макс. 100 кГц |
| Входной ток | тип. 5 мА |
| Наименование, вход | Вход счетчика для сигналов 5 В |
| Количество входов | 1 (возможно использование только одного входа счетчика, для сигналов 24 В или 5 В) |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-проводной экранированный, внешнее питание 5 В |
| Режим работы | Подсчет событий, измерение частоты / времени |
| Входное напряжение | 5 В DC (Номинальное напряжение) |
| 8 В DC (максимальный) | |
| Диапазон входных напряжений, сигнал "0" | 0 В ... 1,5 В |
| Диапазон входных напряжений, сигнал "1" | 3,5 В ... 8 В |
| Входная частота | макс. 100 кГц |
| Входной ток | тип. 5 мА |
| Входное сопротивление | около 1,7 к |
Цифровые выходы
| Наименование, выход | Выходной переключающий контакт |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-проводная схема |
| Количество выходов | 1 |
| Наименование защиты | Защита от кор. зам. |
| Защита от перегрузки | |
| Выходное напряжение | 24 В DC (Номинальное напряжение) |
| Выходной ток | макс. 0,5 A (Номинальный ток) |
| Номинальная индуктивная нагрузка | макс. 12 ВА (1,2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | макс. 12 Вт |
| Номинальная активная нагрузка | макс. 12 Вт (48 ) |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 | |
|---|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e | |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
