Артикул:
52983
15 830 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
серый/чёрно-жёлтый
Сечение провода кв.мм
—
150
Вес, шт
—
1 414,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

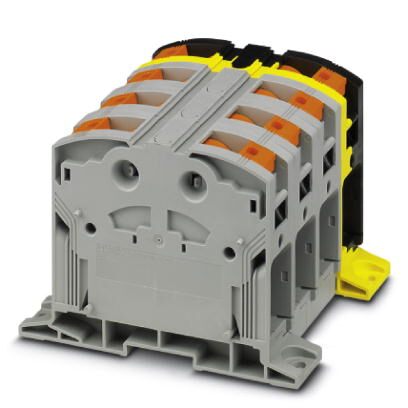

Клемма для высокого тока, блокированный, номинальное напряжение: 1500 В DC / 1000 В AC, номинальный ток: 309 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 8, полюсов: 4, cечение: 95 мм - 185 мм, AWG: 3/0 - 350 kcmil, ширина: 31 мм, высота: 108,3 мм, цвет: серый/черно-желтый, тип монтажа: непосредственное резьбовое
Преимущества для Вас
- Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов
- Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
- Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.
- Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.
Коммерческие данные
| Код заказа | 1054737 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626690452 |
| Вес/шт. (без упаковки) | 1 414,000 GRM |
Общие сведения
| Полюсов | 4 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 8 |
| Потенциалы | 4 |
| Номинальное сечение | 150 мм |
| Цвет | серый/черно-желтый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 11,21 Вт |
| Максимальный ток нагрузки | 309 A (для кабеля сечением 150 мм Поперечное сечение) |
| Номинальный ток IN | 309 A |
| Номинальное напряжение UN | 1500 В DC |
| 1000 В AC | |
| Открытая боковая стенка | Нет |
Размеры
| Ширина | 31 мм |
|---|---|
| Длина | 150 мм |
| Высота | 108,3 мм |
| Диаметр отверстий | 6,5 мм |
| Расстояние между высверленными отверстиями | 126,4 мм |
| Размер шага | 31 мм |
Характеристики клемм
| Тип подключения | Зажим Power-Turn |
|---|---|
| Длина снятия изоляции | 40 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 95 мм |
| Сечение жесткого проводника макс. | 185 мм |
| Сечение провода AWG мин. | 3/0 |
| Сечение провода AWG макс. | 350 kcmil |
| Сечение гибкого проводника мин. | 95 мм |
| Сечение гибкого проводника макс. | 185 мм |
| Мин. сечение гибкого проводника AWG | 3/0 |
| Сечение гибкого проводника AWG, макс. | 350 kcmil |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 95 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 95 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм |
| Сечение с гребенчатым мостиком, жестк., мин. | 95 мм |
| Сечение с гребенчатым мостиком, жестк.. макс. | 150 мм |
| Сечение с гребенчатым мостиком, гибк., мин. | 95 мм |
| Сечение с гребенчатым мостиком, гибк.. макс. | 150 мм |
| Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 95 мм |
| Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 120 мм |
| Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 95 мм |
| Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 120 мм |
| Калиберная пробка | B14 |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.1 | 27141120 |
|---|---|
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
ETIM
| ETIM 4.0 | EC000897 |
|---|---|
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Цвет, Сечение провода кв.мм, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
