Описание

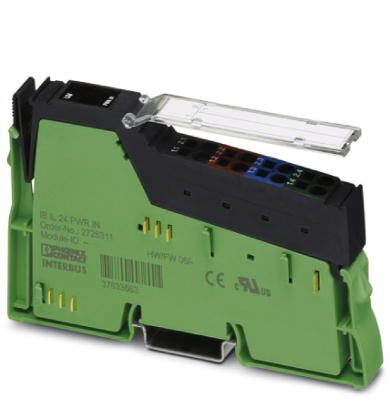

Клеммный модуль питания Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), 24 В DC, с защитным устройством (для цепи основного питания и питания сегмента) и диагностическим устройством
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Обеспечивает возможность подачи напряжения питания 24 В в главную цепь (UM) и автоматически снабжает питанием сегментный контур 24 В (US).
Клемма оснащена элементами для защиты от перепутывания полярности и перенапряжения.
Встроенный предохранитель защищает главную цепь и цепь сегмента.
Данная клемма оснащена светодиодом для диагностики шины. Она использует два бита входных данных, которые указывают наличие питающего напряжения и состояние предохранителя.
Преимущества для Вас
- Подача главного напряжения 24 В UM
- Обеспечение сегментного напряжения 24 В US
- Защита главной цепи и цепи сегмента встроенным предохранителем
Коммерческие данные
| Код заказа | 2862152 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 135 (C-6-2017) |
| GTIN | 4017918894641 |
| Вес/шт. (без упаковки) | 44,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Тип подключения | Распределитель Inline |
|---|---|
| Интерфейс | Локальная шина Inline |
Питание
| Потребляемый ток, типовой | 30 мА |
|---|---|
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток, макс. | 4 A |
| Предохранитель | SI 5 x 20 6, 300 AT (Входит в комплект поставки) |
Общие сведения
| Наименование защиты | Защита от перенапр. |
|---|---|
| Защита от переполюсовки | |
| Защита от перегрузки, защита от короткого замыкания в главном контуре и сегментной цепи | |
| Масса | 59 г |
| Количество штекеров | 1 |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 25 мА |
| Потребляемая мощность | макс. 0,19 Вт |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В ... 30 В (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 6,3 A (Сумма UM + US; при использовании во взрывоопасных зонах макс. 4 А!) |
| Потребляемый ток | тип. 4 A (номинал) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 6,3 A (Сумма UM + US; при использовании во взрывоопасных зонах макс. 4 А!) |
| Потребляемый ток | тип. 4 A (номинал) |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250308 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
