Артикул:
54391
157 430 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
синий
Вес, шт
—
222,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

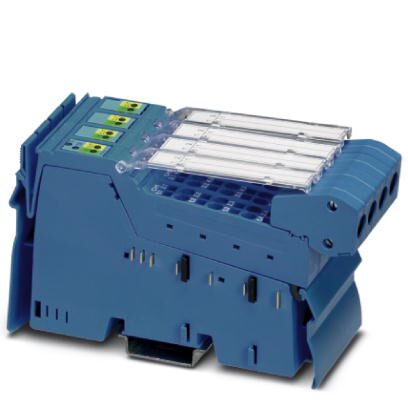

Искробезопасная аналоговая клемма ввода/вывода Inline, 4 конфигурируемых входных/выходных канала, с принадлежностями
Преимущества для Вас
- Диагностика независимо от полевой шины с помощью технологии FDT/DTM
- Модульная развязка по напряжению
- Выход: 0/4... 20 мА
- Вход: 0 ... 10 В, 0/4 ... 20 мА
- 4 конфигурируемых канала ввода/вывода
- Диагностика отдельных каналов
Коммерческие данные
| Код заказа | 2869912 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 169 (C-6-2017) |
| GTIN | 4046356470216 |
| Вес/шт. (без упаковки) | 222,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
| IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 222 г |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 50 мА |
| Наименование | |
| Электропитание | 28 В DC |
| Потребляемый ток | макс. 187 мА |
| Потребляемая мощность | 4,7 Вт (на канал) |
Аналоговые входы
| Наименование, вход | Аналоговые входы |
|---|---|
| Количество входов | 4 |
| Тип подключения | Экранированный штекер Inline |
| Способ подключения | 2-, 3-проводной кабель |
| Разрешение АЦП | 16 бит (15 бит + знаковый разряд) |
| Наименование защиты | Защита от перемены полярности и от перенапр. |
| Форматы данных | IB IL, нормированная форма представления, совместимость с S7 |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Входной сигнал напряжения | 0 В DC ... 10 В DC |
| 0 В ... 10 В | |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА |
Аналоговые выходы
| Количество выходов | 4 (Настраивается как вход или выход) |
|---|---|
| Тип подключения | Экранированный штекер Inline |
| Способ подключения | 2-проводная схема |
| Наименование защиты | Защита от перемены полярности и от перенапр. |
| Форматы данных | IB IL, нормированная форма представления, совместимость с S7 |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | 500 |
Стандарты и предписания
| Группа | IIC (A, B) |
|---|---|
| IIB, [IIIC, IIIB] (C, E, F, G) | |
| IIA (D) | |
| IIC (A, B) | |
| IIB, [IIIC, IIIB] (C, E, F, G) | |
| IIA (D) | |
| ATEX | II 3(1)GD Ex nA [ia Ga Da] IIC T4 Gc Sira 09ATEX2339X |
| IECEx | Ex nA [ia Ga Da] IIC T4 Gc IECEx SIR 10.0033X |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240405 |
|---|---|
| eCl@ss 4.1 | 27240405 |
| eCl@ss 5.0 | 27242201 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 3.0 | EC001596 |
|---|---|
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
