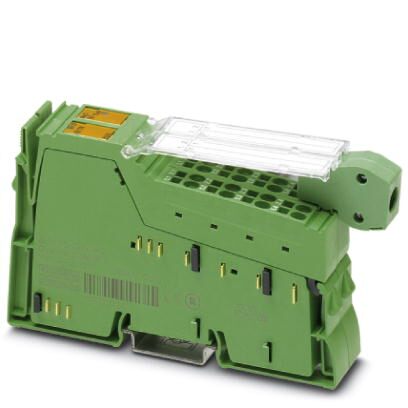

Функциональные клеммные модули Inline-RS-232, для последовательной передачи данных, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки), 1 канал последовательного ввода-вывода в исполнении RS-232, только обмен данными процесса
Описание изделия
Коммуникационные модули IL RS-232-PRO с последовательным интерфейсом обеспечивают простую и быструю интеграцию сканеров, измерителей массы и принтеров в технологические процессы.
Настройка параметров и обмен данными осуществляется исключительно с данными процесса. Это обеспечивает по сравнению с моделью PCP более быструю связь при передаче небольших объемов данных.
Благодаря поддержке различных протоколов и высокой скорости передачи (до 38400 бод) могут использоваться для решения широкого круга задач.
Преимущества для Вас
- Канал последовательного ввода и вывода в исполнении RS-232
- Поддержка различных протоколов
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2878722 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 206 (C-8-2015) |
| GTIN | 4046356012430 |
| Вес/шт. (без упаковки) | 171,500 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

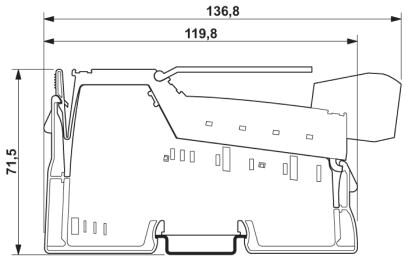

Размеры
| Чертеж | |
|---|---|
| Ширина | 24,4 мм |
| Высота | 136 мм |
| Глубина | 71,5 мм |
Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,08 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,08 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 171,5 г |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |

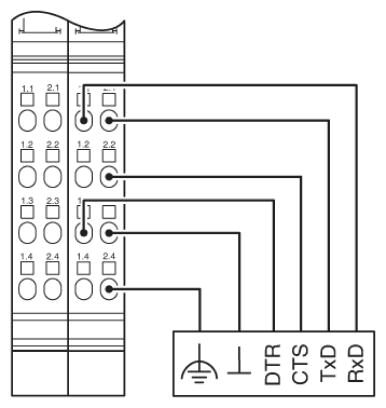

| Интерфейс | RS-232 |
| Тип подключения | Пружинный зажим |
| Биты данных | 7 или 8 |
| Стоповые биты | 1 или 2 |
| Входной буфер | 4 кбайт |
| Выходной буфер | 1 кбайт |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 155 мА |
| макс. 225 мА (при коротком замыкании всех линий последовательного интерфейса) |
Канал последовательного ввода-вывода
| Четность | Even, Odd или No Parity |
|---|---|
| Тип передачи | Прозрачный режим, режим сквозной передачи, режим передачи с буфером обмена, 3964R, XON/XOFF, протокол MOVILINK |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001434 |
|---|---|
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
