Артикул:
65828
49 450 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Сечение провода кв.мм
—
0,08
Вес, шт
—
135,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

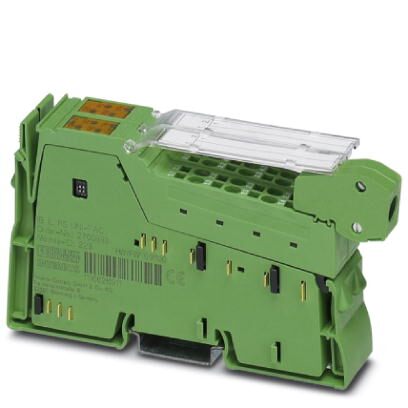

Коммуникационный модуль Inline для последовательной передачи данных, в комплекте с принадлежностями (соединительный штекер и держатели для маркировки), 1 канал последовательного ввода-вывода в исполнении RS-485/422 или RS-232
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она обеспечивает работу распространенных периферийных устройств с последовательным интерфейсом в шинной системе.
Преимущества для Вас
- Последовательный канал ввода-вывода в исполнении RS-232, RS-422 и RS-485
- Поддержка различных протоколов
- Возможность настройки скорости передачи данных до 250000 бод
- Число битов данных, стоп-битов и битов четности регулируется
- Параметрирование при помощи технологических данных или PCP
- Разрядность процессных данных можно настроить DIP-переключателями: 7, 15 или 31 слово
Коммерческие данные
| Код заказа | 2700893 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 172 (C-6-2017) |
| GTIN | 4046356657129 |
| Вес/шт. (без упаковки) | 135,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

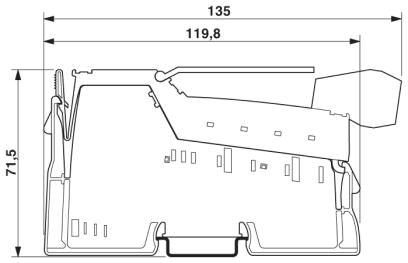

Размеры
| Чертеж | |
|---|---|
| Ширина | 24,4 мм |
| Высота | 135 мм |
| Глубина | 71,5 мм |
Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,08 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,08 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| 80 кПа ... 106 кПа (до 3000 м выше нормального нуля, в зоне ATEX 2) | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 135 г |
| Указания по значениям массы | cо штекером |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |

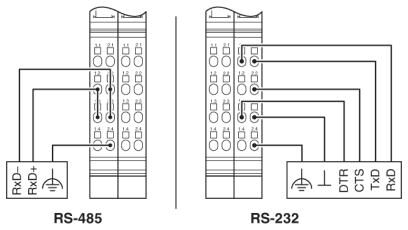

| Интерфейс | RS-232, RS-485, RS-422 |
| Тип подключения | Пружинный зажим |
| Среда передачи | Медь |
| Биты данных | 5 ... 8 |
| Стоповые биты | 1 или 2 |
| Входной буфер | 4 кбайт |
| Выходной буфер | 1 кбайт |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 78 мА |
| макс. 90 мА (при коротком замыкании всех линий последовательного интерфейса) | |
| Потребляемая мощность | тип. 585 мВт (на UL) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 15 мА |
| макс. 25 мА |
Канал последовательного ввода-вывода
| Четность | Even, Odd или No Parity |
|---|---|
| Тип передачи | Прозрачный режим, режим сквозной передачи, XON/XOFF |
Разделение потенциалов
| Испытательный участок | Последовательный интерфейс / питание 7,5 В (логическая схема шины) 500 В AC 50 Гц 1 мин. |
|---|---|
| Последовательный интерфейс / питание 24 В UM 500 В AC 50 Гц 1 мин. | |
| Последовательный интерфейс / действующее заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (UM) / действующее заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 3.0 | EC001604 |
|---|---|
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 132 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Цвет, Сечение провода кв.мм, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
