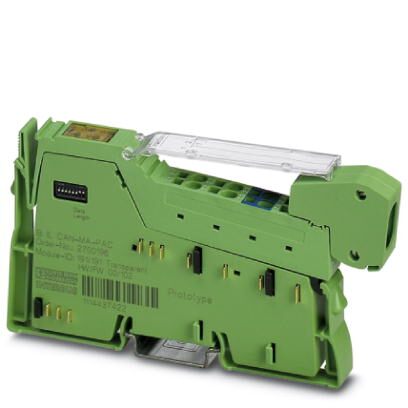

Функциональный клеммный модуль Inline, исполнение для тяжелых условий эксплуатации, для подключения системной шины CAN, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы)
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Они обеспечивают возможность сопряжения системы CANBus нижнего уровня со станцией Inline и таким образом с используемой шинной системой.
Внутри станции Inline клеммный модуль функционирует как ведущее устройство CAN для CAN-системы нижнего уровня.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Особенности CAN
- CAN-Master
- Протокол: прозрачный режим
- Скорость передачи данных: макс. 1 Мбит/с
- Обмен диагностическими сообщениями и сообщениями об ошибках через слово состояния
Особенности локальной шины
- Скорость передачи 500 кбит/с
- Максимальный размер пакета данных 2 x 64 байт (= 128 байт = 64 слова)
- Ширина канала данных: 126 байт
- Ширина слова команды/состояния: 2 байта
Общие особенности
- Последовательный интерфейс с подключенным модулем памяти для хранения конфигурационных данных
- DIP-переключатель для установки размера пакета данных
- Индикаторы состояния и диагностики на месте
Преимущества для Вас
- Простой в применении программный инструмент для конфигурирования CAN-сетей независимо от системы управления
- Последовательный интерфейс (S-порт) с накопителем для безопасного хранения параметров конфигурации
- Прозрачный режим
- Скорость передачи данных от 10 кбит/с до 1 Мбит/с
- Наименьший пакет данных: 1 байт
- Максимальный размер пакета данных 2 x 64 байт (= 128 байт = 64 слова)
- DIP-переключатели для установки размера пакета данных
- Индикаторы состояния и диагностики
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Лакированные печатные платы
Коммерческие данные
Код заказа | 2701160 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 176 (C-6-2017) |
GTIN | 4046356713856 |
Вес/шт. (без упаковки) | 108,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 136,8 мм |
Глубина | 71,5 мм |
Параметры подключения
Наименование | Соединительный штекер Inline |
---|---|
Тип подключения | Пружинный зажим |
Сечение жесткого проводника мин. | 0,08 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,08 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 28 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Стандартный) |
---|---|
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 108,7 г |
Интерфейсы
Наименование | Локальная шина Axioline F |
---|---|
Тип подключения | Цокольный модуль |
Скорость передачи данных | 500 кбит/с |
Интерфейс | Шина CAN |
Тип подключения | Экранированный штекер Inline |
Количество каналов | 1 |
Поддерживаемые протоколы | CAN |
Интерфейс | Шина CAN |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 110 мА |
макс. 115 мА | |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 10 мА |
макс. 12 мА | |
Потребляемая мощность | тип. 1,06 Вт |
Разделение потенциалов
Испытательный участок | Питание 24 В UM, шина, логическая схема / интерфейс CAN 500 В AC 50 Гц 1 мин. |
---|---|
Питание 24 В UM, шина, логическая схема / заземление 500 В AC 50 Гц 1 мин. | |
Интерфейс CAN/ заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27240409 |
---|---|
eCl@ss 4.1 | 27240409 |
eCl@ss 5.0 | 27242205 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242605 |
eCl@ss 8.0 | 27242605 |
eCl@ss 9.0 | 27242605 |
ETIM
ETIM 3.0 | EC001601 |
---|---|
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001601 |
ETIM 6.0 | EC001601 |
ETIM 7.0 | EC001601 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
