4 920 руб./шт
Для организаций с НДС:
5 904
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Сечение провода кв.мм
—
0,14-2,5
Вес, шт
—
28,600 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

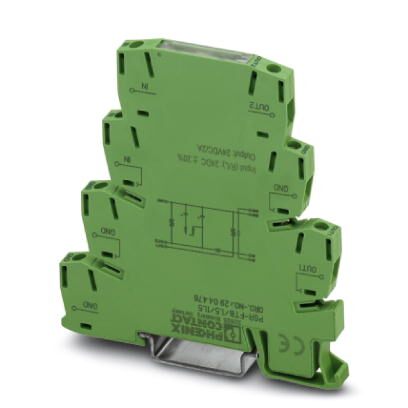

Клемма для фильтрации тестовых импульсов безопасных полупроводниковых выходов с возможностью настройки (1,5 мкФ/11,5 мкФ), а также фильтрации от ЭМВ 24-вольтных сигналов с силой тока до 2 А.
Коммерческие данные
Код заказа | 2904476 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 295 (C-6-2017) |
GTIN | 4046356831505 |
Вес/шт. (без упаковки) | 28,600 GRM |
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 94 мм |
Глубина | 80 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Степень защиты | IP20 |
Входные данные
Входное номинальное напряжение UN | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
---|---|
Типовой входной ток при UN | макс. 15 мА |
Защитная схема | Защита от перенапр. |
Выходные данные
Номинальное напряжение | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
---|---|
Диапазон номинального выходного напряжения | 19,2 В DC ... 28,8 В DC (Управляющее напряжение UST справа / слева) |
Макс. ток продолжительной нагрузки | макс. 2 A (в сумме для OUT1 + OUT2) |
Параметры подключения цепи управления
Наименование, подключение | Цепь управления |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 14 |
Параметры подключения цепи нагрузки
Наименование, подключение | Цепь нагрузки |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм ... 2,5 мм |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 26 ... 14 |
Общие сведения
Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
---|---|
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | EN 61131 |
Расчетное напряжение изоляции | 50 В |
Расчетное импульсное напряжение | 1,5 кВ |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27371102 |
---|---|
eCl@ss 4.1 | 27371102 |
eCl@ss 5.0 | 27371901 |
eCl@ss 5.1 | 27371900 |
eCl@ss 6.0 | 27249200 |
eCl@ss 7.0 | 27249290 |
eCl@ss 8.0 | 27249290 |
eCl@ss 9.0 | 27240692 |
ETIM
ETIM 3.0 | EC001449 |
---|---|
ETIM 4.0 | EC002564 |
ETIM 5.0 | EC002564 |
ETIM 6.0 | EC002584 |
ETIM 7.0 | EC002584 |
UNSPSC
UNSPSC 6.01 | 30211901 |
---|---|
UNSPSC 7.0901 | 39121501 |
UNSPSC 11 | 39121501 |
UNSPSC 12.01 | 39121501 |
UNSPSC 13.2 | 39121552 |
