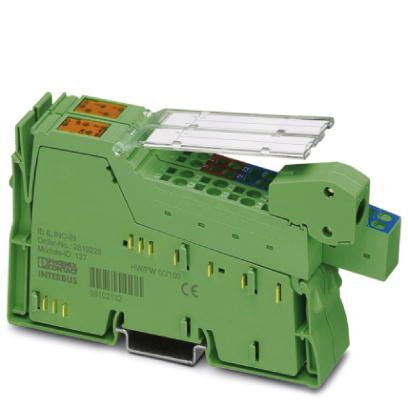

Измерительный клеммный модуль Inline для датчика положения, с принадлежностями, 1 вход для инкрементного кодирующего устройства с сигналом прямоугольной формы (симметричным и асимметричным), 3 цифровых входа 24 В DC, 3-проводная схема подключения, скорость передачи 2 Мбод
Описание изделия
Клемма предназначена для установки внутри станции Inline.
К клемме можно подключать как симметричные датчики (RS-422), так и асимметричные датчики (5 В DC — 24 В DC) с сигналами прямоугольной формы. Возможно считывание датчиков угла поворота или систем измерения длины с импульсом Z и без него.
Для повышения безопасности эксплуатации все входы датчиков контролируются на наличие обрыва провода. В специальном режиме эксплуатации клемма поддерживает датчики инкрементных значений с кодировкой расстояния, при помощи которых эталонное передвижение сокращается до очень маленьких расстояний.
Дополнительно ко входу для сигналов датчика клемма имеет три цифровых входа 24 В DC, один вход для эталонного переключателя и два входа для датчиков конечного положения. К ним можно подключать 2- или 3-проводные датчики. Кроме того, вход E3 можно использовать в качестве выхода с открытым коллектором.
Преимущества для Вас
- Возможность подключения симметричных и ассиметричных инкрементальных датчиков с Z-каналом или без него
- Поддерживает работу с инкрементальными энкодерами с асимметричным сигналом (противофазность, push-pull)
- Снабжает датчик напряжением 5 В или 24 В
- Три цифровых входа для подключения двух концевых или одного контрольного переключателя
- Максимальная входная частота 300 кГц
- 25-битное фактическое значение положения
- Точный анализ благодаря 1-, 2- или 4-кратному считыванию
- Светодиодная индикация направления вращения
Коммерческие данные
Код заказа | 2819765 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 303 (AX-2009) |
GTIN | 4046356082273 |
Вес/шт. (без упаковки) | 143,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 24,4 мм |
---|---|
Высота | 140,5 мм |
Глубина | 71,5 мм |
Интерфейсы
Интерфейс | Локальная шина Inline |
---|---|
Тип подключения | Распределитель Inline |
Питание
Напряжение питания датчика | 5 В DC |
---|---|
24 В DC | |
Ток питания датчика | макс. 250 мА |
От цепи питания датчика | Главная цепь UM |
Вход инкрементного датчика
Количество входов | 1 |
---|---|
Входная частота (24 В) | 0 Гц ... 300 кГц |
Входная частота (5 В) | 0 кГц ... 300 кГц |
Сигнал датчика | Симметричные и асимметричные датчики |
Входы
Количество входов | 3 |
---|---|
Способ подключения | 3-проводная схема |
Общие сведения
Масса | 143 г |
---|
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В (с помощью регулятора напряжения) |
Потребляемый ток | макс. 80 мА |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 340 мА |
макс. 1 A |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250304 |
---|---|
eCl@ss 4.1 | 27250304 |
eCl@ss 5.0 | 27250304 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242605 |
eCl@ss 8.0 | 27242605 |
eCl@ss 9.0 | 27242605 |
ETIM
ETIM 2.0 | EC001433 |
---|---|
ETIM 3.0 | EC001601 |
ETIM 4.0 | EC001601 |
ETIM 5.0 | EC001601 |
ETIM 6.0 | EC001601 |
ETIM 7.0 | EC001601 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
