Артикул:
69597
93 720 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
234,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

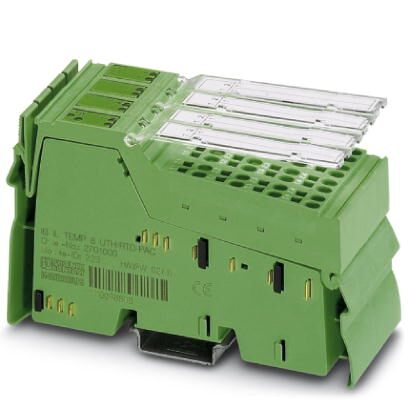

Клеммный модуль аналогового ввода Inline, в комплекте с принадлежностями (соединительный штекер и держатели для маркировки), 8 каналов, ТС (термоэлемент), RTD (датчик сопротивления), 2-, 3-хпроводная схема подключения
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Данная клемма представляет собой 8-канальный модуль ввода с двумя линейными диапазонами сопротивления для резистивных датчиков температуры и одним диапазоном напряжения для термоэлементов.
Помимо прочего, данная клемма может использоваться с– платиновые и никелевые датчики, например, Pt 100, Pt 1000, Ni 100 и Ni 1000 согласно стандартам EN 60751 и DIN 43760– все распространенные термоэлементы в соответствии с EN 60584-1 и DIN 43710
Коммуникация на выбор через канал параметров (PCP) или технологические данные.
Преимущества для Вас
- 8 входов для датчиков температуры
- 3-проводная схема подключения при использовании резистивных датчиков (Pt 100, Ni 100, Pt 1000, Ni 1000 и пр.)
- 2-проводная схема подключения при использовании термоэлементов
- Внутренняя и внешняя регистрация и компенсация температуры сравнения (возможность настройки)
- Отдельный вход тока 1 A для суммирующего трансформатора тока для контроля тока накала
- Время считывания: 20 мс (для всех каналов)
- Максимальное подавление 50 Гц/60 Гц
- Высокая точность и помехоустойчивость
- Стабильность температуры
- Измерение температуры, напряжения и сопротивления с очень высоким разрешением
- Значения сопротивления (R0) можно настраивать отдельно путем конфигурирования параметров
- Настройка параметров отдельных каналов независимо друг от друга
- Индикаторы состояния и диагностики
- Функция поиска каналов Channel Scout для оптического обозначения каналов в процессе ввода в эксплуатацию
Коммерческие данные
| Код заказа | 2701000 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 164 (C-6-2017) |
| GTIN | 4046356673594 |
| Вес/шт. (без упаковки) | 234,000 GRM |

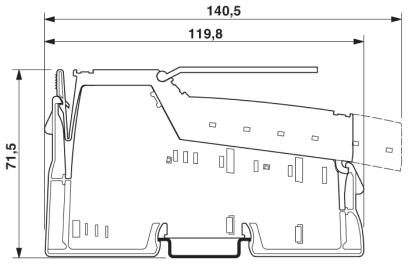

Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 234 г |
| Указания по значениям массы | cо штекером |
| Режим работы | Режим передачи процессных данных (10 слов), PCP с 2 словами |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 90 мА |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 24 мА |
| Потребляемая мощность | тип. 1,15 Вт |
Аналоговые входы
| Количество входов | 8 |
|---|---|
| Наименование, вход | Аналоговые выход RTD |
| Описание входа | Входы для датчиков температуры |
| Тип подключения | Пружинный зажим |

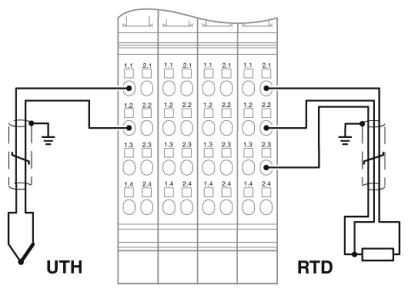

| Способ подключения | 2-, 3-проводной кабель |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, линейные резисторы |
| Применяемые типы датчиков (TC) | B, C, E, J, K, L, N, R, S, T, U, вход мВ |
| Принцип измерения | Последовательное приближение |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Разрешение АЦП | 16 бит |
| Обновление данных процесса | 20 мс (при времени фильтрации 20 мс или 100 мс) |
| Форматы данных | IB IL, совместим с S7 |
Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 3.0 | EC001601 |
|---|---|
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
