Артикул:
70523
43 960 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
71,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

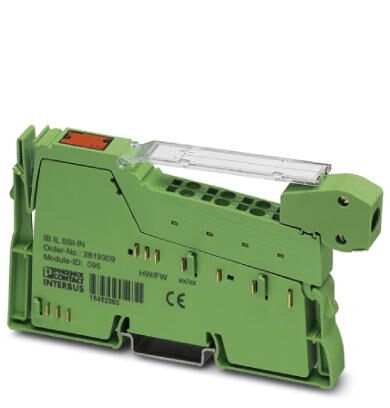

Измерительный клеммный модуль Inline для датчика абсолютного значения, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки), 1 вход для системы измерения абсолютного угла поворота и пути с интерфейсом SSI
Преимущества для Вас
- Возможность подключения 1 одно- или многооборотного датчика с разрешением до 25 бит
- Частота передачи до 1 МГц
- Разъем для подключения экрана
- Питание датчика 5 В, включая устройство контроля
- Контроль по четности
- Изменение направления вращения
- Код Грея или бинарный код
Коммерческие данные
| Код заказа | 2819574 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 183 (C-6-2017) |
| GTIN | 4017918941154 |
| Вес/шт. (без упаковки) | 71,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,2 мм |
|---|---|
| Высота | 135 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Интерфейс | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
Питание
| Напряжение на периферийном устройстве | 24 В AC |
|---|---|
| Напряжение питания датчика | 5 В DC |
| Ток питания датчика | макс. 250 мА |
| От цепи питания датчика | Главная цепь UM |
Вход датчика абсолютного значения
| Количество входов | 1 |
|---|---|
| Настраиваемое разрешение | 25 бит (максимальный) |
| Частота передачи | 100 кГц |
| 200 кГц | |
| 400 кГц | |
| 800 кГц | |
| 1 МГц |
Вход инкрементного датчика
| Настраиваемое разрешение | 25 бит (максимальный) |
|---|
Входы
| Способ подключения | Пружинный зажим |
|---|
Выходы
| Количество выходов | 1 |
|---|---|
| Способ подключения | 2-, 3-проводной кабель |
Общие сведения
| Масса | 71 г |
|---|
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 28 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 66 мА |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
