Артикул:
70879
57 590 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
213,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

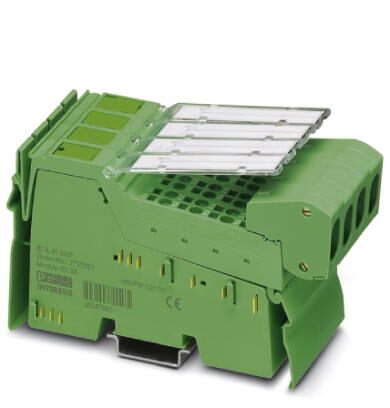

Inline, Клемма аналогового ввода, Аналоговые входы: 8, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 В ... 25 В, -25 В ... 25 В, 0 В ... 50 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, 0 мА ... 40 мА, -40 мА ... 40 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации аналоговых сигналов напряжения и тока.
Преимущества для Вас
- 8 аналоговых несимметричных сигнальных входа для подключения сигналов напряжения или тока на выбор
- 2-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА, 0 мA ... 40 мA, ±40 мA
- Диапазоны напряжения: 0 В ... 5 В, ±5 В, 0 В ... 10 В, ±10 В, 0 В ... 25 В, ±25 В, 0 В ... 50 В
- Независимое параметрирование каналов по шинной системе
- Отображение измеренных значений возможно в пяти различных форматах
- 16-битный аналого-цифровой преобразователь
- Мультиплексный режим работы с технологическими данными
- Высокая точность измерения
Коммерческие данные
| Код заказа | 2861412 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 159 (C-6-2017) |
| GTIN | 4017918894351 |
| Вес/шт. (без упаковки) | 213,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 213 г |
| Указания по значениям массы | cо штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Исчезновение напряжения питания UANA |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 48 мА |
| макс. 55 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 24 мА |
| макс. 35 мА | |
| Потребляемая мощность | тип. 936 мВт (Прибор, общ.) |
Аналоговые входы
| Описание входа | несимметричные входы, напряжение или ток |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 8 |
| Тип подключения | Экранированный штекер Inline |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | около 10 мкс |
| Разрешение АЦП | 16 бит |
| Предельная частота (3 дБ) | 3,5 кГц |
| Наименование защиты | Защита от перенапряжения, защита от перегрузок |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления, PIO-формат |
| Принцип измерения | Последовательное приближение |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| 0 мА ... 40 мА | |
| -40 мА ... 40 мА | |
| Входное сопротивление, вход тока | 25 (Измерительный резистор) |
| Входной сигнал напряжения | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| 0 В ... 25 В | |
| -25 В ... 25 В | |
| 0 В ... 50 В | |
| Входное сопротивление, вход напряжения | > 240 к |
| Фильтрация | Фильтр нижних частот первого порядка |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за педелы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 2.0 | EC001431 |
|---|---|
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 1 неделя |
| Характеристики | Цвет, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
