Характеристики
Норма упаковки
—
3
Цвет
—
серый/синий
Сечение провода кв.мм
—
70
Вес, шт
—
565,670 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

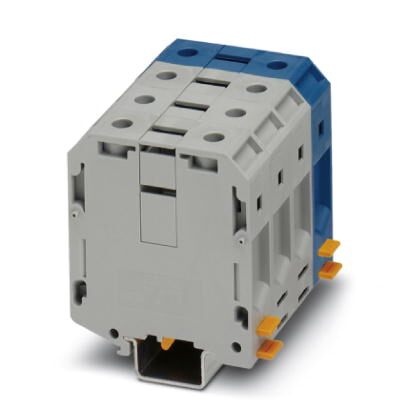

Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 192 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 8, полюсов: 4, cечение: 16 мм - 95 мм, AWG: 4 - 3/0, ширина: 81,2 мм, цвет: серый/синий, тип монтажа: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32
Преимущества для Вас
- Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
- Уменьшение переходного сопротивления на контактных поверхностях путем рифления
- Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Коммерческие данные
Код заказа | 3076361 |
---|---|
Упаковочная единица | 3 stk |
Минимальный объем заказа | 3 stk |
Страница каталога | Стр. 259 (C-1-2017) |
GTIN | 4046356653749 |
Вес/шт. (без упаковки) | 565,670 GRM |
Общие сведения
Полюсов | 4 |
---|---|
Количество ярусов | 1 |
Количество точек подключения | 8 |
Потенциалы | 4 |
Номинальное сечение | 70 мм |
Цвет | серый/синий |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Расчетное импульсное напряжение | 8 кВ |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа изоляционного материала | I |
Макс. мощность потерь при номинальных условиях | 6,27 Вт |
Максимальный ток нагрузки | 192 A (при сечении проводника 70 мм, максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.) |
Номинальный ток IN | 192 A |
Номинальное напряжение UN | 1000 В |
Открытая боковая стенка | Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Статическое использование изоляционного материала на холоде | -60 °C |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 класс I | 2 |
NF F16-101, NF F10-102 класс F | 2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
Ширина | 81,2 мм |
---|---|
Длина | 70,5 мм |
Высота NS 35/15 | 87,5 мм |
Высота NS 32 | 85 мм |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M8 |
Длина снятия изоляции | 24 мм |
Мин. момент затяжки | 8 Нм |
Момент затяжки, макс. | 10 Нм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
Сечение жесткого проводника мин. | 16 мм |
Сечение жесткого проводника макс. | 95 мм |
Сечение провода AWG мин. | 4 |
Сечение провода AWG макс. | 3/0 |
Сечение гибкого проводника мин. | 25 мм |
Сечение гибкого проводника макс. | 70 мм |
Мин. сечение гибкого проводника AWG | 3 |
Сечение гибкого проводника AWG, макс. | 2/0 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 16 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 70 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 16 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 70 мм |
2 жестких провода одинакового сечения, мин. | 16 мм |
2 жестких провода одинакового сечения, макс. | 25 мм |
2 гибких провода одинакового сечения, мин. | 16 мм |
2 гибких провода одинакового сечения, макс. | 25 мм |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 16 мм |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 25 мм |
Калиберная пробка | A11 |
Стандарты и предписания
Подключение согласно стандарту | МЭК 60947-7-1 |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27141120 |
---|---|
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
ETIM
ETIM 3.0 | EC000897 |
---|---|
ETIM 4.0 | EC001257 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
UNSPSC
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
