Артикул:
72984
69 520 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
190,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

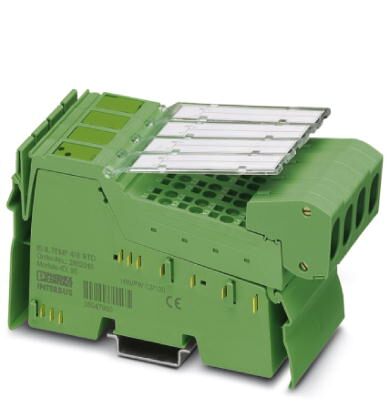

Клеммный модуль аналогового ввода Inline, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), 8 каналов, резистивный датчик температуры, 2-, 3-проводная схема подключения
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Данная клемма представляет собой 8-канальный модуль ввода для резистивных датчиков температуры
Преимущества для Вас
- Датчики типа Pt, Ni, Cu, KTY согласно DIN и SAMA
- 8 входов для резистивных датчиков температуры и линейных резисторов до 20 кОм
- 2- и 3-проводная схема подключения датчиков
- Коммуникация на выбор, используя технологические данные или канал параметров (PCP)
- Независимое параметрирование каналов по шинной системе
- Прочные входы, идеально подходящие для применения в жестких промышленных условиях с высоким уровнем ЭМ помех
- Отображение измеренных значений возможно в трех различных форматах
- Измерение температуры, напряжения и сопротивления в миллисекундном диапазоне
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2863915 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 165 (C-6-2017) |
| GTIN | 4017918955410 |
| Вес/шт. (без упаковки) | 190,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 190 г |
| Режим работы | Режим передачи процессных данных (5 слов), PCP с 1 словом |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 75 мА |
| макс. 100 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 28 мА |
| макс. 55 мА | |
| Потребляемая мощность | тип. 1,24 Вт |
Аналоговые входы
| Количество входов | 8 |
|---|---|
| Наименование, вход | Аналоговые выход RTD |
| Описание входа | Вход для резистивных температурных датчиков |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-проводной экранированный кабель |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, KTY, Cu, линейные резисторы |
| Диапазон сопротивлений, линейн. | 0 ... 400 |
| 0 ... 20 к | |
| Принцип измерения | Последовательное приближение |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Время цифроаналогового преобразования | макс. 10 мкс |
| Обновление данных процесса | 6 мс (в зависимости от режима работы возможно до 230 мс) |
| Форматы данных | S7-совместим с IB IL, IB ST |
Разделение потенциалов
| Испытательный участок | Блок питания 7,5 В (логика управления шиной) / аналоговые блоки питания ±15,5 В, ±5 В (аналоговые периферийные устройства) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Аналоговые блоки питания ±15,5 В, ±5 В (аналоговые периферийные устройства) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 2.0 | EC001431 |
|---|---|
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Цвет, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
