12 519 руб. /шт
13 910 руб.
-10%
Экономия 1 391 руб.
Для организаций с НДС:
16 692
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
2
Цвет
—
серый/синий/чёрно-жёлтый
Сечение провода кв.мм
—
95
Вес, шт
—
984,650 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

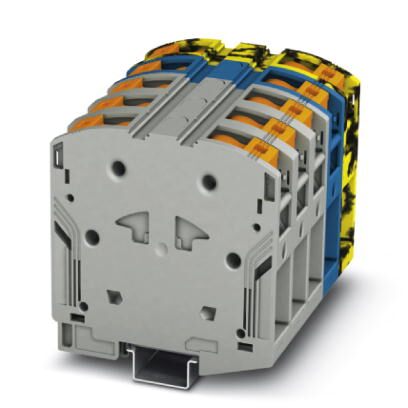

Клемма для высокого тока, блокированный, номинальное напряжение: 1000 В AC / 1500 В DC, номинальный ток: 232 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 10, полюсов: 5, cечение: 25 мм - 95 мм, AWG: 4 - 4/0, ширина: 125 мм, высота: 99,8 мм, цвет: серый/синий/черно-желтый, тип монтажа: NS 35/15
Преимущества для Вас
- Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов
- Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
- Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.
- Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.
Коммерческие данные
Код заказа | 3260118 |
---|---|
Упаковочная единица | 2 stk |
Минимальный объем заказа | 2 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 129 (C-1-2017) |
GTIN | 4046356778985 |
Вес/шт. (без упаковки) | 984,650 GRM |
Общие сведения
Полюсов | 5 |
---|---|
Количество ярусов | 1 |
Количество точек подключения | 10 |
Потенциалы | 5 |
Номинальное сечение | 95 мм |
Цвет | серый/синий/черно-желтый |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Расчетное импульсное напряжение | 8 кВ |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа изоляционного материала | I |
Макс. мощность потерь при номинальных условиях | 7,54 Вт |
Максимальный ток нагрузки | 232 A (для кабеля сечением 95 мм Поперечное сечение) |
Номинальный ток IN | 232 A |
Номинальное напряжение UN | 1000 В AC |
1500 В DC | |
Открытая боковая стенка | Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Статическое использование изоляционного материала на холоде | -60 °C |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 класс I | 2 |
NF F16-101, NF F10-102 класс F | 2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
Ширина | 125 мм |
---|---|
Длина | 105,5 мм |
Высота | 99,8 мм |
Высота NS 35/15 | 108,7 мм |
Характеристики клемм
Тип подключения | Зажим Power-Turn |
---|---|
Длина снятия изоляции | 40 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого проводника мин. | 25 мм |
Сечение жесткого проводника макс. | 95 мм |
Сечение провода AWG мин. | 4 |
Сечение провода AWG макс. | 4/0 |
Сечение гибкого проводника мин. | 25 мм |
Сечение гибкого проводника макс. | 95 мм |
Мин. сечение гибкого проводника AWG | 4 |
Сечение гибкого проводника AWG, макс. | 4/0 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 25 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 25 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм |
Сечение с гребенчатым мостиком, жестк.. макс. | 95 мм |
Сечение с гребенчатым мостиком, гибк.. макс. | 70 мм |
Стандарты и предписания
Подключение согласно стандарту | МЭК 60947-7-1 |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27141120 |
---|---|
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
ETIM
ETIM 3.0 | EC000897 |
---|---|
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
UNSPSC
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
39121410 | |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
