99 040 руб./шт
Для организаций с НДС:
118 848
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
125,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

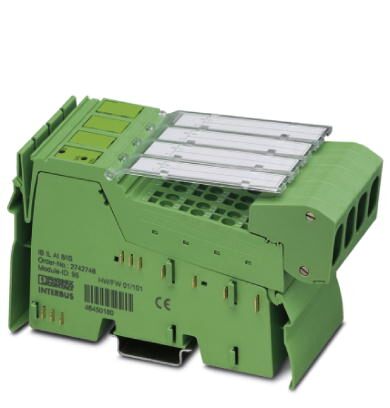

Inline, Клемма аналогового ввода, Аналоговые входы: 8, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, 0 мА ... 40 мА, -40 мА ... 40 мА, cпособ подключения: 2-, 3-проводной кабель, скорость передачи данных в локальной шине: 500 кбит/с, встроенный блок питания датчиков, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Они служат для регистрации аналоговых сигналов тока.
Преимущества для Вас
- Высокая точность измерения
- Очень высокая степень подавления помех и синфазной составляющей
- Встроенное устройство питания датчика с защитой от коротких замыканий
- Токовые входы с защитой от перегрузок
Коммерческие данные
Код заказа | 2861661 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 159 (C-6-2017) |
GTIN | 4017918894504 |
Вес/шт. (без упаковки) | 125,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 48,8 мм |
Высота | 136,8 мм |
Глубина | 71,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 125 г |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 8 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Среда передачи | Медь |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 52 мА |
макс. 65 мА | |
Наименование | Питание аналоговых модулей (UANA) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | тип. 31 мА |
макс. 40 мА | |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | 0 A |
макс. 200 мА |
Аналоговые входы
Описание входа | несимметричные входы, ток |
---|---|
Наименование, вход | Аналоговые входы |
Количество входов | 8 |
Тип подключения | Экранированный штекер Inline |
Способ подключения | 2-, 3-проводной кабель |
Указание по технологии подключения | экранирован. |
Время цифроаналогового преобразования | около 10 мкс |
Предельная частота (3 дБ) | 3,5 кГц |
Форматы данных | IBS IL, IBS ST, IBS RT, нормированная форма представления, PIO-формат |
Принцип измерения | Последовательное приближение |
Разрешение измеренного значения | 16 бит (15 бит + знак) |
Представление измеренного значения | 16 бит с дополнением до двух |
Входной сигнал тока | 0 мА ... 20 мА |
4 мА ... 20 мА | |
-20 мА ... 20 мА | |
0 мА ... 40 мА | |
-40 мА ... 40 мА | |
Входное сопротивление, вход тока | 25 0,01 % |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250303 |
---|---|
eCl@ss 4.1 | 27250303 |
eCl@ss 5.0 | 27250303 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242601 |
eCl@ss 8.0 | 27242601 |
eCl@ss 9.0 | 27242601 |
ETIM
ETIM 2.0 | EC001431 |
---|---|
ETIM 3.0 | EC001596 |
ETIM 4.0 | EC001596 |
ETIM 5.0 | EC001596 |
ETIM 6.0 | EC001596 |
ETIM 7.0 | EC001596 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
