Описание

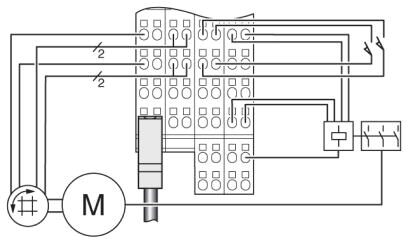

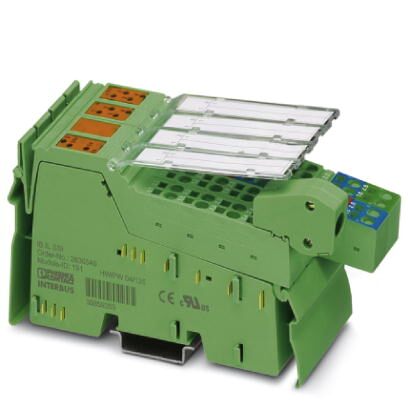

Позиционирующий клеммный модуль inline, в комплекте с принадлежностями, 1 вход для сигнала датчика абсолютного значения, 4 цифровых входа 24 В DC, 4 цифровых выхода 24 В DC, 500 мА, 3-проводная схема подключения
Преимущества для Вас
- Ввод в эксплуатацию в режиме прямого ручного управления
- Питание датчика 5 В и 24 В, включая устройство контроля
- Питание датчика 24 В, включая устройство контроля
- Встроенные функции контроля
- Программный концевой переключатель
- Регулируемое отклонение датчика
- Разрешение датчика до 26 бит
- Возможность параметрирования коэффициента трансформации

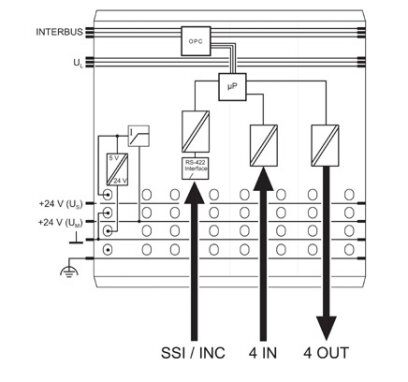

- Определение положения объекта с помощью датчика абсолютного значения с интерфейсом SSI
- 4 цифровых выхода
- 3 цифровых входа
Коммерческие данные
| Код заказа | 2861865 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 184 (C-6-2017) |
| GTIN | 4017918894566 |
| Вес/шт. (без упаковки) | 210,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|

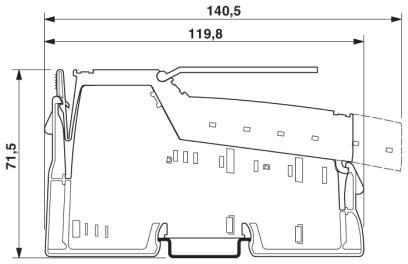

Размеры
| Ширина | 48,8 мм |
|---|---|
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Интерфейс | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
Питание
| Напряжение на периферийном устройстве | 24 В DC |
|---|---|
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC |
| Напряжение питания датчика | 5 В DC |
| 24 В DC | |
| Ток питания датчика | 500 мА |
| 500 мА | |
| От цепи питания датчика | Главная цепь UM |
Развязка по напряжению
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В (логическая схема шины) / заземление цепи питания датчика 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / заземление цепи питания датчика 500 В AC 50 Гц 1 мин. | |
| Заземление цепи питания датчика / заземление 500 В AC 50 Гц 1 мин. |
Вход датчика абсолютного значения
| Количество входов | 1 |
|---|---|
| Настраиваемое разрешение | 26 бит (максимальный) |
| Частота передачи | 400 кГц |
Входы
| Количество входов | 3 |
|---|---|
| Способ подключения | 3-проводная схема |
| Входное напряжение | 24 В DC |
Выходы
| Количество выходов | 4 |
|---|---|
| Способ подключения | 3 экранированных проводника |
| Выходное напряжение | 24 В DC |
Общие сведения
| Масса | 210 г |
|---|---|
| Количество штекеров | 1 |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 60 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 1 A |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 2 A |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
