Характеристики
Цвет
—
зелёный
Вес, шт
—
210,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Inline, Клемма цифрового ввода, Цифровые входы: 16, 24 В DC, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, со штекерами Inline и полями для маркировки, штекеры пронумерованы по отдельности
Описание изделия

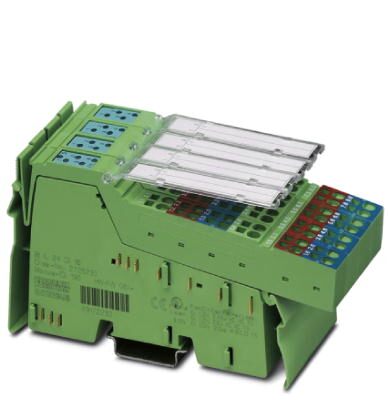

Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации цифровых сигналов.
Преимущества для Вас
- 16 цифровых входов
- 2- и 3-проводная схема подключения датчиков
- Максимально допустимый ток нагрузки для каждого датчика: 250 мА
- Индикаторы состояния и диагностики
Коммерческие данные
Код заказа | 2862958 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 271 (AX-2009) |
GTIN | 4017918904968 |
Вес/шт. (без упаковки) | 210,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры

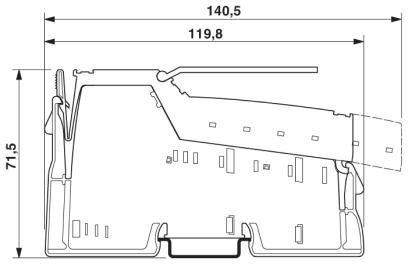

Чертеж | |
---|---|
Ширина | 48,8 мм |
Высота | 140,5 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 210 г |
Указания по значениям массы | cо штекером |
Режим работы | Пословный режим передачи данных процесса |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |

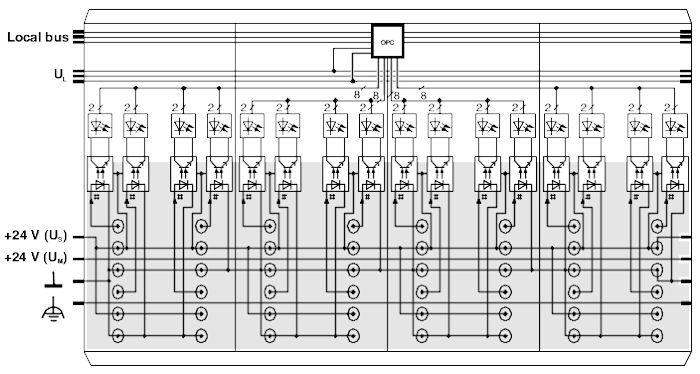

Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | макс. 60 мА |
Потребляемая мощность | макс. 0,45 Вт |
Наименование | Питание сегментных цепей (US) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 4 A |
Цифровые входы
Наименование, вход | Цифровые входы |
---|---|
Описание входа | EN 61131-2 Тип 1 |
Тип подключения | Пружинный зажим |

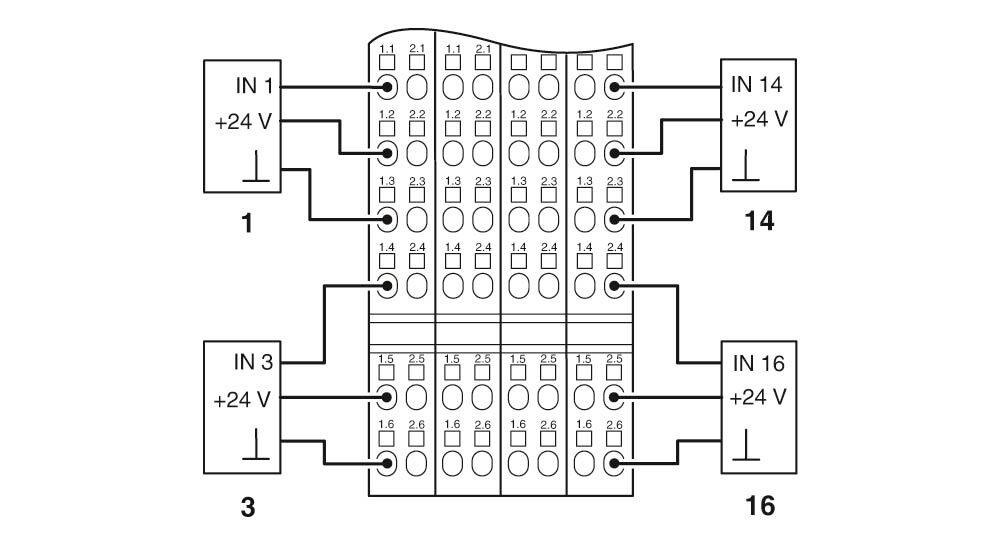

Способ подключения | 3-проводная схема |
Количество входов | 16 |
Время срабатывания, типовое | |
Входное напряжение | 24 В DC |
Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
Номинальный входной ток при UIN | мин. 3 мА (при номинальном напряжении) |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. | |
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250302 |
---|---|
eCl@ss 4.1 | 27250302 |
eCl@ss 5.0 | 27250302 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 2.0 | EC001430 |
---|---|
ETIM 3.0 | EC001599 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
