Описание

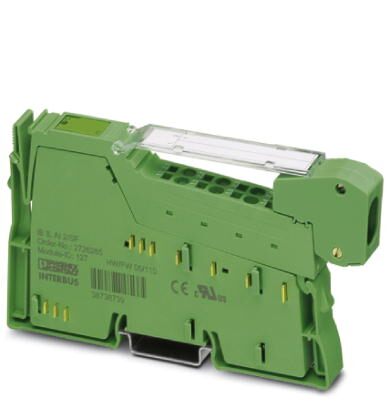

Inline, Клемма аналогового ввода, Аналоговые входы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации аналоговых сигналов напряжения и тока.
Преимущества для Вас
- ва аналоговых несимметричных сигнальных входа для подключения сигналов напряжения или тока на выбор
- 2-проводная схема подключения датчиков
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В
- Независимое параметрирование каналов по шинной системе
- Отображение измеренных значений возможно в четырех различных форматах
- Разрешение в зависимости от формата изображения и диапазона измерений
- Обновление процессных данных обеих каналов за макс. 1,5 мс
Коммерческие данные
| Код заказа | 2861302 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 158 (C-6-2017) |
| GTIN | 4017918894245 |
| Вес/шт. (без упаковки) | 10,180 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| 80 кПа ... 106 кПа (до 3000 м выше нормального нуля, в зоне ATEX 2) | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 10,18 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств да |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 45 мА |
| макс. 60 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 13 мА |
| макс. 18 мА | |
| Потребляемая мощность | тип. 662 мВт |
Аналоговые входы
| Описание входа | несимметричные входы, напряжение или ток |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 2 |
| Тип подключения | Экранированный штекер Inline |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
| Предельная частота (3 дБ) | 40 Гц |
| Наименование защиты | Защита от перенапр. |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления |
| Принцип измерения | Последовательное приближение |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Входное сопротивление, вход тока | 50 (Измерительный резистор) |
| Входной сигнал напряжения | 0 В ... 10 В |
| -10 В ... 10 В | |
| Входное сопротивление, вход напряжения | > 220 к |
| Диапазон синфазного напряжения, сигнал - общий проводник | 40 В (между токовым входом и функциональным заземлением) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 | /tr>
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 2.0 | EC001431 |
|---|---|
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
