6 795 руб. /шт
7 550 руб.
-10%
Экономия 755 руб.
Для организаций с НДС:
9 060
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Цвет
—
серый
Сечение провода кв.мм
—
4
Вес, шт
—
22,220 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Проходная клемма, Минимальное расстояние к другим токоведущим поверхностям: мин. 5 мм, номинальное напряжение: 500 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 42, полюсов: 21, cечение: 0,14 мм - 4 мм, AWG: 26 - 12, ширина: 113,2 мм, высота: 26,6 мм, цвет: cерый, тип монтажа: Настенный монтаж
Преимущества для Вас
- Простота формирования блоков с помощью вариантов с защелками
- Простое подключение проводника благодаря технологии быстрого пружинного соединения Push-in
- Принадлежности CLIPLINE complete для простого шунтирования, проверки и маркировки
- Высокая гибкость благодаря присоединяемым в ряд одиночным клеммам
- Встроенная защелка обеспечивает возможность автоматического крепления на стенках изолированных корпусов разной толщины
Коммерческие данные
Код заказа | 3044926 |
---|---|
Упаковочная единица | 10 stk |
Минимальный объем заказа | 10 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626461038 |
Вес/шт. (без упаковки) | 22,220 GRM |
Общие сведения
Указание | Указание по монтажу: Минимальное расстояние к другим токоведущим поверхностям: мин. 5 мм |
---|---|
Полюсов | 21 |
Количество ярусов | 1 |
Количество точек подключения | 42 |
Потенциалы | 21 |
Номинальное сечение | 2,5 мм |
Цвет | cерый |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Макс. мощность потерь при номинальных условиях | 1,02 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов) |
Температура окружающей среды (при эксплуатации) | -50 °C ... 85 °C |
Максимальный ток нагрузки | 30 A (для кабеля сечением 4 мм Поперечное сечение) |
Номинальный ток IN | 24 A |
Номинальное напряжение UN | 500 В |
Открытая боковая стенка | Нет |
Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
Безопасность при прикосновении руками | обеспечивается |
Безопасность при прикосновении пальцами | обеспечивается |
Результат испытаний импульсным напряжением | Испытание проведено |
Заданное значение испытательного импульсного напряжения | 7,3 кВ |
Результат испытания с изменением напряжения | Испытание проведено |
Заданное значение испытательного переменного напряжения | 1,89 кВ |
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Результат испытания на изгиб | Испытание проведено |
Испытание на изгиб Сечение провода/Масса | 0,14 мм/0,2 кг |
2,5 мм/0,7 кг | |
4 мм/0,9 кг | |
Результат испытания на растяжение | Испытание проведено |
Испытание на растяжение, сечение провода | 0,14 мм |
Растягивающее усилие, заданное значение | 10 Н |
Испытание на растяжение, сечение провода | 2,5 мм |
Растягивающее усилие, заданное значение | 50 Н |
Испытание на растяжение, сечение провода | 4 мм |
Растягивающее усилие, заданное значение | 60 Н |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Прочность насадки на крепежное основание | NS 35 |
Заданное значение | 1 Н |
Результат проверки падением напряжения | Испытание проведено |
Требования, падение напряжения | 3,2 мВ |
Результат испытания на нагревание | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2,5 мм |
Кратковременный ток | 0,15 кA |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 4 мм |
Кратковременный ток | 0,15 кA |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2,5 мм |
Кратковременный ток | 0,3 кA |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 4 мм |
Кратковременный ток | 0,3 кA |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2,5 мм |
Кратковременный ток | 0,5 кA |
Результат термических испытаний | Испытание проведено |
Испытание на старение безвинтовых клемм Температурные циклы | 192 |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Результат испытаний на старение | Испытание проведено |
Результат испытания на колебания, широкополосные шумы | Испытание проведено |
Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
ASD-уровень | 0,964 (м/с2)2/Гц |
Ускорение | 0,58г |
Продолжительность испытания на каждую ось | 5 ч |
Направления испытания | X-, Y- и Z-ось |
Результат испытания на ударопрочность | Испытание проведено |
Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
Форма удара | Полусинусоида |
Ускорение | 5г |
Продолжительность удара | 30 мс |
Количество ударов в 1 направлении | 3 |
Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Статическое использование изоляционного материала на холоде | -60 °C |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 класс I | 2 |
NF F16-101, NF F10-102 класс F | 2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Тксичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |

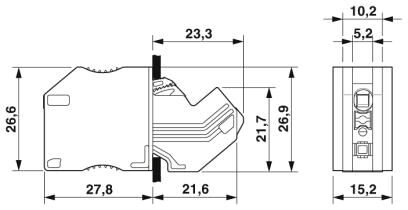

Размеры
Ширина | 113,2 мм |
---|---|
Длина | 51,3 мм |
Высота | 26,6 мм |
Толщина листа | 1 мм ... 2,5 мм |
Размер шага | 5,2 мм |
Характеристики клемм
Указание | Графики изменения характеристик предоставляются по запросу. |
---|---|
Тип подключения | Зажимы Push-in |
Длина оголяемой части | 10 мм ... 12 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого проводника мин. | 0,14 мм |
Сечение жесткого проводника макс. | 4 мм |
Сечение провода AWG мин. | 26 |
Сечение провода AWG макс. | 12 |
Сечение гибкого проводника мин. | 0,14 мм |
Сечение гибкого проводника макс. | 4 мм |
Мин. сечение гибкого проводника AWG | 26 |
Сечение гибкого проводника AWG, макс. | 12 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 0,5 мм |
Калиберная пробка | A3 |
Стандарты и предписания
Подключение согласно стандарту | МЭК 60947-7-1 |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27141111 |
---|---|
eCl@ss 4.1 | 27141111 |
eCl@ss 5.0 | 27141134 |
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141134 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
ETIM
ETIM 3.0 | EC001283 |
---|---|
ETIM 4.0 | EC001283 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC001283 |
ETIM 7.0 | EC001283 |
UNSPSC
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
