Описание

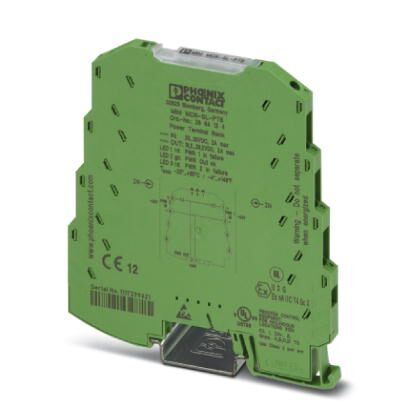

Клеммный модуль питания MCR, для питания нескольких модулей MINI Analog, подсоединяемых через Т-соединитель, с винтовыми клеммами, потребляемый ток до 2 А
Описание изделия
Тонкие 6,2-мм модули MINI MCR-SL-PTB... предназначаются для подачи питания к соединителям, устанавливаемым на монтажную рейку.

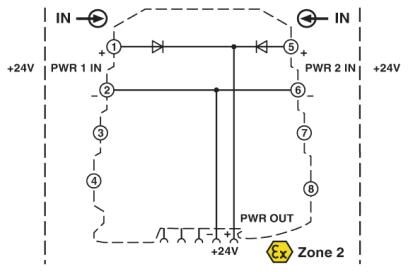

Два отдельных входа напряжения обеспечивают подачу резервного питания 24 В DC и максимального тока 2 А.
Горящий зеленый светодиод на фронтальной панели сигнализирует о наличии напряжения на разъеме для монтажной рейки. Горящие красные светодиоды свидетельствуют о неправильной полярности питания. После устранения ошибки подключения питания красный светодиод гаснет.
Преимущества для Вас
- Для подачи напряжения питания через опорный элемент (Т-образный соединитель) при имеющихся напряжениях постоянного тока до 30 В
- Для цепей тока до 2 А
- Для аналоговых модулей MINI количеством до 80
- Возможность обеспечения резервного питания с диодной развязкой
- Передача сигналов о состоянии и неисправностях с помощью диагностических светодиодных индикаторов
Коммерческие данные
| Код заказа | 2864134 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 118 (C-7-2015) |
| GTIN | 4017918974770 |
| Вес/шт. (без упаковки) | 69,500 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Выходные данные
| Диапазон выходного напряжения | Входное напряжение - 0,8 В |
|---|
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 2,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение проводника AWG, мин. | 26 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Стандарты / нормативные документы | EN 61000-4-4 |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 27371392 |
|---|---|
| eCl@ss 5.0 | 27379201 |
| eCl@ss 5.1 | 27379100 |
| eCl@ss 6.0 | 27379200 |
| eCl@ss 7.0 | 27379201 |
| eCl@ss 8.0 | 27379201 |
| eCl@ss 9.0 | 27379201 |
ETIM
| ETIM 4.0 | EC002498 |
|---|---|
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC002498 |
| ETIM 7.0 | EC002498 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 32151602 |
