Артикул:
81558
118 680 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
122,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

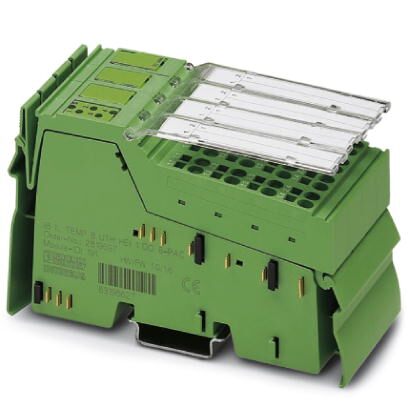

Клеммные модули Inline с измерителями температуры, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки), с мультиплексной передачей данных, с 8 входами для термоэлементов, 8 двоичных выходов (24 В, 70 мА), 1 вход для определения полного тока через нагревательные элементы
Преимущества для Вас
- Входы-выходы для 8 цепей управления
- Подключение термоэлементов согласно DIN EN 60584-1 и DIN 43710
- Выход для полупроводниковых реле
- Вход для регистрации тока нагрева
Коммерческие данные
| Код заказа | 2819697 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 199 (AX-2011) |
| GTIN | 4017918980207 |
| Вес/шт. (без упаковки) | 122,000 GRM |
Размеры

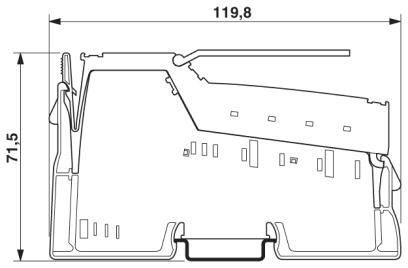

| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % в среднем, 85 % кратковременно |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % в среднем, 85 % кратковременно |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 122 г |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 90 мА |
| макс. 150 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 20 мА |
| макс. 30 мА | |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток | макс. 600 мА |
Аналоговые входы
| Количество входов | 8 |
|---|---|
| Наименование, вход | Аналоговые UTH-входы |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2 проводная (без соединения с корпусом) |
| Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T |
| Представление измеренного значения | Зависит от типа термоэлемента |
| Время цифроаналогового преобразования | макс. 225 мс |

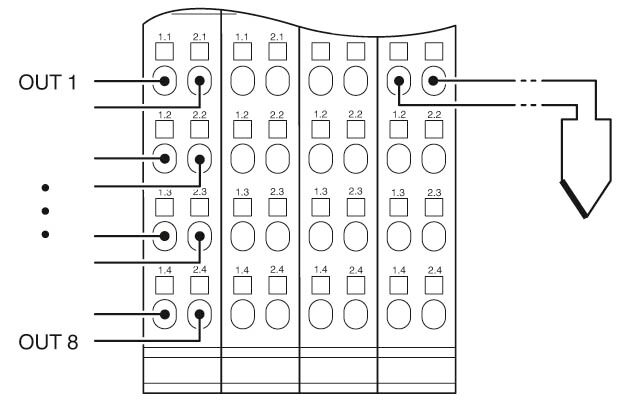

Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Количество выходов | 8 |
| Выходное напряжение | 24 В DC |
| Выходной ток | 70 мА (защищен от коротких замыканий) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Цвет, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
