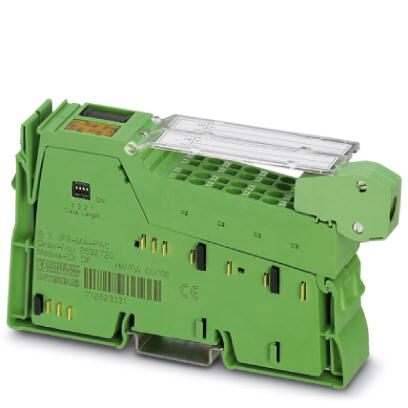

Ведущее устройство системной шины Inline, для подключения системной шины INTERFACE, в комплекте с принадлежностями (соединительный штекер и поле для маркировки)
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Они позволяют подключать интерфейсные модули посредством системной шины INTERFACE к станции Inline, а тем самым и к применяемой шинной системе.
Примечания:
– Простое подключение модулей INTERFACE EEM и/или EMM
- Скорость передачи 500 кбит/с
– Разрядность данных в локальной шине в зависимости от количества подключенных устройств INTERFACE регулируется посредством DIP-переключателей или конфигурации модуля памяти
– Макс. разрядность данных при передаче из системной шины INTERFACE в локальную шину: 32 слова (вкл. PCP)
– Макс. разрядность данных при передаче из локальной шины в системную шину INTERFACE: 16 слов
– Возможна настройка параметров, конфигурации и диагностика через FDT/DTM (инструментарий полевых устройств/менеджер типов устройств)
– Возможность использования последовательного интерфейса (S-порт) для подключения модуля памяти
– Модуль памяти подходит для резервного копирования конфигурации
- Приложения: управление двигателями и питанием; коммутация, защита и контроль приводов
Преимущества для Вас
- Регистрация и вывод до 31 измерительного значения и 16 управляющих параметров
- Простота сопряжения с EMM и EEM-модулями INTERFACE (до 8 модулей) с версией микропрограммного обеспечения выше 1.03
- Простота параметрирования, конфигурирования и диагностики с помощью менеджеров типа устройств (DTM)
- Последовательный интерфейс (S-порт) с накопителем для безопасного хранения параметров конфигурации
Коммерческие данные
Код заказа | 2692720 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 173 (C-6-2017) |
GTIN | 4046356448932 |
Вес/шт. (без упаковки) | 171,700 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 24,4 мм |
Высота | 135 мм |
Глубина | 71,5 мм |
Параметры подключения
Наименование | Соединительный штекер Inline |
---|---|
Тип подключения | Пружинный зажим |
Сечение жесткого проводника мин. | 0,08 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,08 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 28 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 171,7 г |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Тип подключения | Цокольный модуль |
Скорость передачи данных | 500 кбит/с |
Интерфейс | Системная шина INTERFACE |
Тип подключения | Экранированный штекер Inline |
Среда передачи | Одножильный |
Количество каналов | 1 |
Поддерживаемые протоколы | CAN |
Интерфейс | Программируемый интерфейс (S-PORT) |
Количество каналов | 1 |
Поддерживаемые протоколы | Последовательный |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | тип. 66 мА |
макс. 78 мА | |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC (с помощью регулятора напряжения) |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Потребляемый ток | тип. 141 мА |
макс. 300 мА |
Разделение потенциалов
Испытательный участок | Питание 24 В UM, шина, логическая схема / интерфейс INTERFACE 500 В AC 50 Гц 1 мин. |
---|---|
Питание 24 В UM, шина, логическая схема / заземление 500 В AC 50 Гц 1 мин. | |
Интерфейс INTERFACE / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250304 |
---|---|
eCl@ss 4.1 | 27250304 |
eCl@ss 5.0 | 27250304 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242608 |
eCl@ss 8.0 | 27242608 |
eCl@ss 9.0 | 27242608 |
ETIM
ETIM 3.0 | EC001604 |
---|---|
ETIM 4.0 | EC001601 |
ETIM 5.0 | EC001604 |
ETIM 6.0 | EC001604 |
ETIM 7.0 | EC001604 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
