4 820 руб./шт
Для организаций с НДС:
5 784
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
3
Цвет
—
серый
Сечение провода кв.мм
—
50
Вес, шт
—
493,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

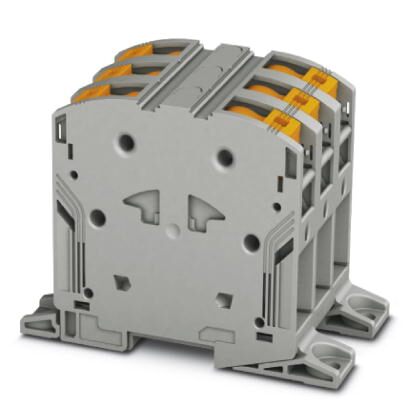

Клемма для высокого тока, блокированный, номинальное напряжение: 1000 В AC / 1500 В DC, номинальный ток: 150 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 6, полюсов: 3, cечение: 10 мм - 70 мм, AWG: 8 - 2/0, ширина: 60 мм, высота: 96 мм, цвет: cерый, тип монтажа: непосредственное резьбовое
Преимущества для Вас
- Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов
- Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
- Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.
- Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.
Коммерческие данные
Код заказа | 3260057 |
---|---|
Упаковочная единица | 3 stk |
Минимальный объем заказа | 3 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 127 (C-1-2017) |
GTIN | 4046356998734 |
Вес/шт. (без упаковки) | 493,000 GRM |
Общие сведения
Полюсов | 3 |
---|---|
Количество ярусов | 1 |
Количество точек подключения | 6 |
Потенциалы | 1 |
Номинальное сечение | 50 мм |
Цвет | cерый |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Расчетное импульсное напряжение | 8 кВ |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа изоляционного материала | I |
Макс. мощность потерь при номинальных условиях | 4,73 Вт |
Максимальный ток нагрузки | 150 A (для кабеля сечением 50 мм Поперечное сечение) |
Номинальный ток IN | 150 A |
Номинальное напряжение UN | 1000 В AC |
1500 В DC | |
Открытая боковая стенка | Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Статическое использование изоляционного материала на холоде | -60 °C |
Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 класс I | 2 |
NF F16-101, NF F10-102 класс F | 2 |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Размеры
Ширина | 60 мм |
---|---|
Длина | 101 мм |
Высота | 96 мм |

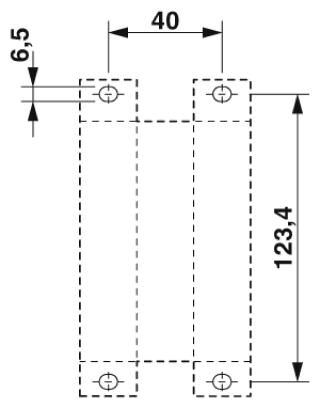

Диаметр отверстий | 6,5 мм |
Расстояние между высверленными отверстиями | 123,4 мм |
Размер шага | 20 мм |
Характеристики клемм
Тип подключения | Зажим Power-Turn |
---|---|
Длина оголяемой части | 30 мм ... 32 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого проводника мин. | 10 мм |
Сечение жесткого проводника макс. | 70 мм |
Сечение провода AWG мин. | 8 |
Сечение провода AWG макс. | 2/0 |
Сечение гибкого проводника мин. | 10 мм |
Сечение гибкого проводника макс. | 70 мм |
Мин. сечение гибкого проводника AWG | 8 |
Сечение гибкого проводника AWG, макс. | 2/0 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 10 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 50 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 10 мм |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 50 мм |
Сечение с гребенчатым мостиком, жестк., мин. | 10 мм |
Сечение с гребенчатым мостиком, жестк.. макс. | 50 мм |
Сечение с гребенчатым мостиком, гибк., мин. | 10 мм |
Сечение с гребенчатым мостиком, гибк.. макс. | 50 мм |
Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 10 мм |
Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 50 мм |
Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 10 мм |
Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 50 мм |
Калиберная пробка | A10 |
Стандарты и предписания
Подключение согласно стандарту | МЭК 60947-7-1 |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27141100 |
---|---|
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
27141120 |
ETIM
ETIM 5.0 | EC000897 |
---|---|
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
UNSPSC
UNSPSC 13.2 | 39121410 |
---|
