Артикул:
85921
30 280 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
66,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

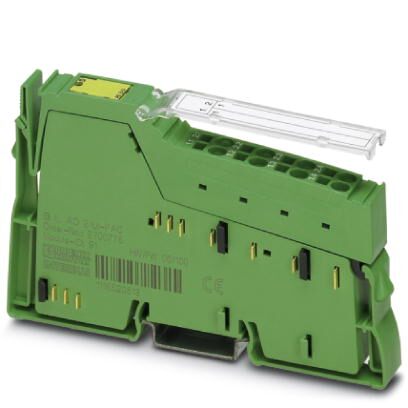

Inline, Клемма аналогового вывода, Аналоговые выходы: 2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Преимущества для Вас
- 2 аналоговых канала вывода
- 2-проводная схема подключения исполнительных элементов
- Диапазоны тока: 0 мА ... 20 мА, 4 мА ... 20 мА, ±20 мА
- Диапазоны напряжения: 0 В ... 10 В, ±10 В
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2700775 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 167 (C-6-2017) |
| GTIN | 4046356639965 |
| Вес/шт. (без упаковки) | 66,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 66 г |
| Указания по значениям массы | со штекером |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Отказ питания периферийных устройств Сообщение в виде диагностического кода (в формате IB IL) | |
| Короткое замыкание/перегрузка выходов Сообщение в виде диагностического кода (в формате IB IL) | |
| Конфигурация недействительна Сообщение в виде диагностического кода (в формате IB IL) |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 55 мА |
| макс. 65 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 24 мА (холостой ход) |
| макс. 30 мА (холостой ход) | |
| тип. 38 мА (Номинальная нагрузка по напряжению (UOUT1/2 = 10 В, RL = 1 k)) | |
| макс. 45 мА (Номинальная нагрузка по напряжению (UOUT1/2 = 10 В, RL = 1 k)) | |
| тип. 65 мА (Номинальная нагрузка по току (IOUT1/2 = 20 мА, RL = 0 )) | |
| макс. 75 мА (Номинальная нагрузка по току (IOUT1/2 = 20 мА, RL = 0 )) | |
| Потребляемая мощность | тип. 1,32 Вт (Номинальная нагрузка по напряжению (UOUT1/2 = 10 В, RL = 1 k)) |
Аналоговые выходы
| Количество выходов | 2 |
|---|---|
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Наименование, выход | Аналоговые выходы |
| Время цифроаналогового преобразования | тип. 10 мкс |
| Разрешение АЦП | 12 бит |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Защита от бросков тока при переходных процессах | |
| Защитная цепь / модуль | Электронный |
| Cтабилитроны | |
| Форматы данных | IB IL, совместим с S7 |
| Представление выходного значения | 12 бит (11 бит + знаковый разряд) |
| Обновление данных процесса | синхронно с шиной |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | 450 |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| -10 В ... 10 В | |
| Нагрузка / выходная нагрузка, выход напряжения | > 1 к |
| Точность | тип. 0,1 % (конечного значения выходной области) |
| Допустимая длина кабеля | макс. 250 м (Сведения действительны для номинального режима работы при соблюдении указаний по монтажу.Сведения относятся к следующему эталонному типу проводника:Экранированный кабель для электростанций: LiYCY; 2 x 2 x 0,5 мм; VDE0812) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значени |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 3.0 | EC001596 |
|---|---|
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
