Описание

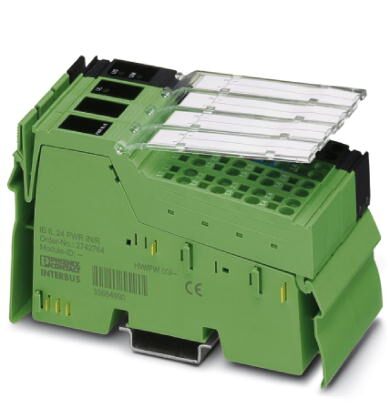

Клеммный модуль питания Inline, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки), 24 В DC, для напряжений в системе UM, US, UL, UANA
Описание изделия
Клеммный модуль обеспечивает подачу питания к станции Inline при отсутствии шинного клеммного модуля, например, при использовании ILC 200 UNI. К клеммному модулю подается питание 24 В постоян. тока (U24V), благодаря чему обеспечивается питание логических цепей (UL) и подача питания к аналоговому клеммному модулю (UANA). Дополнительно обеспечивается подача главного напряжения 24 В постоян. тока (UM) и напряжения на сегменты 24 В постоян. тока (US).
Преимущества для Вас
- Возможна подача любого необходимого для уровня малого сигнала напряжения в 24 В DC
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2863135 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 92 (AX-2005) |
| GTIN | 4017918917265 |
| Вес/шт. (без упаковки) | 132,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 48,8 мм |
|---|---|
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Тип подключения | Распределитель Inline |
|---|---|
| Интерфейс | Локальная шина Inline |
Питание
| Напряжение в логической схеме UL | 7,5 В DC ±5 % |
|---|---|
| Диапазон напряжений периферийных устройств | 19,2 В ... 30 В |
| Потребляемый ток, макс. | 1,25 A DC |
Общие сведения
| Масса | 132 г |
|---|
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Источники питания | макс. 2 A DC (Cоблюдайте кривые) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A (Сумма UM + US) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250308 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
